µCTによる3D構造解析 ～ 冷凍室を使用したアイスクリームの測定解析 ～
µCT-AP009
冷凍試料のX線CT撮影は測定チャンバー内を長時間冷凍状態に保つ必要があります。
今回、-20℃の冷凍室に設置されたµCT装置を用いて保管状態（保管時の温度変化）が異なるアイスクリームを測定し、3D構造解析を行い内部構造の違いを確認しました。（測定は冷凍室内で行い、解析は常温下のコンピュータで処理しました。）
測定条件

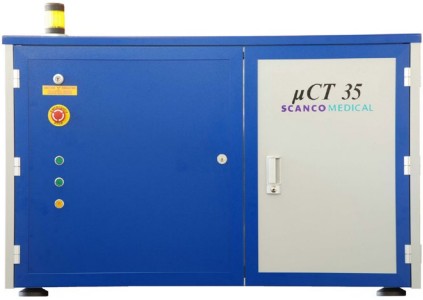

図1. µC装置画像

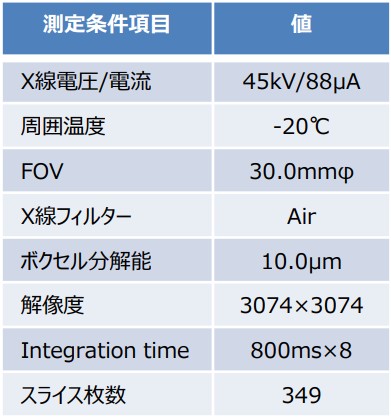

表1. 測定条件
解析範囲
直径30mmホルダーにアイスクリームをSETして測定後、X:500µm Y:500µm 高さ3.5mmの範囲を解析

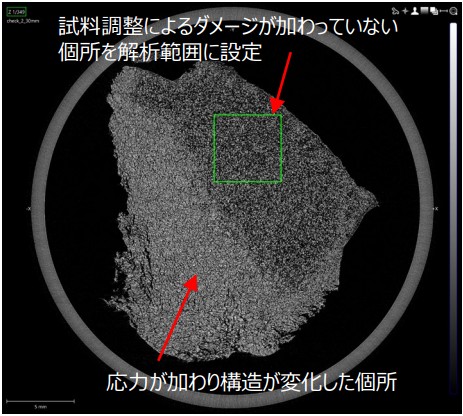

図2. 解析範囲

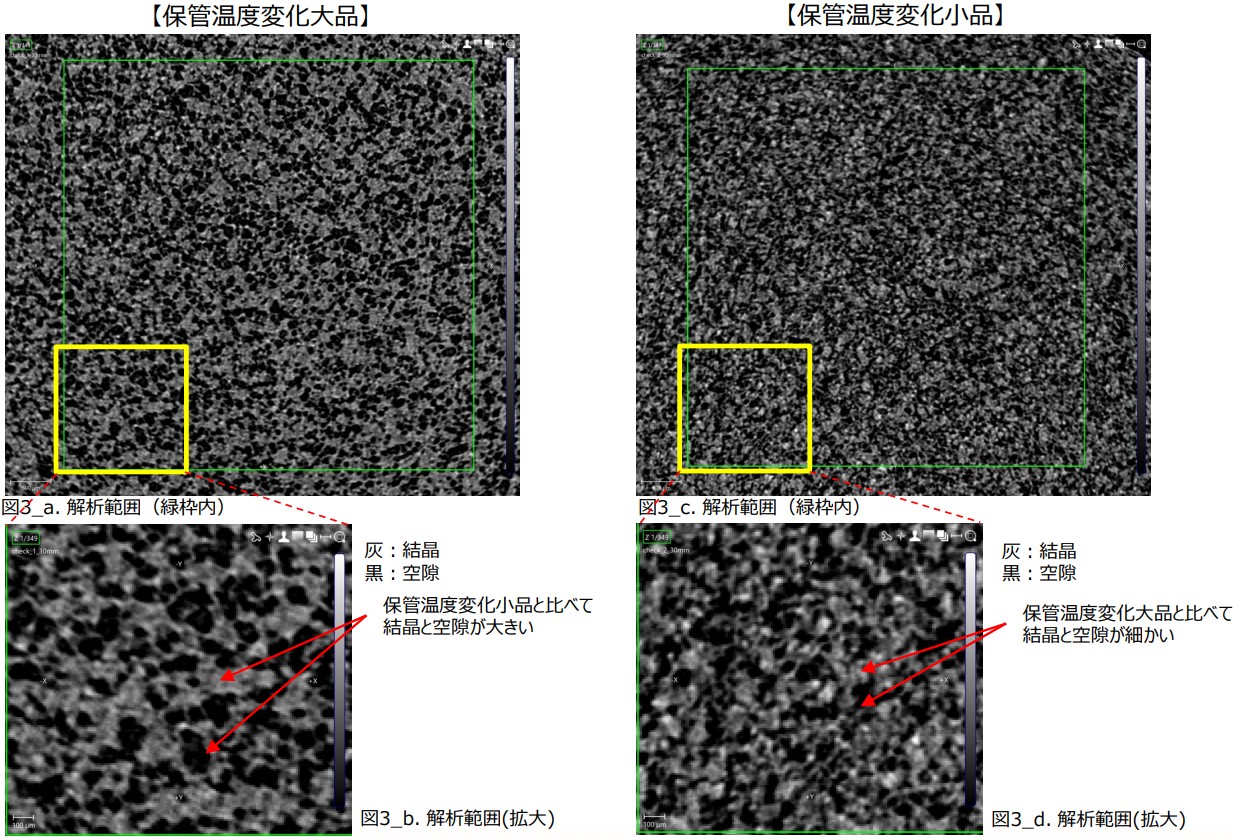

2Dスライスデータ比較

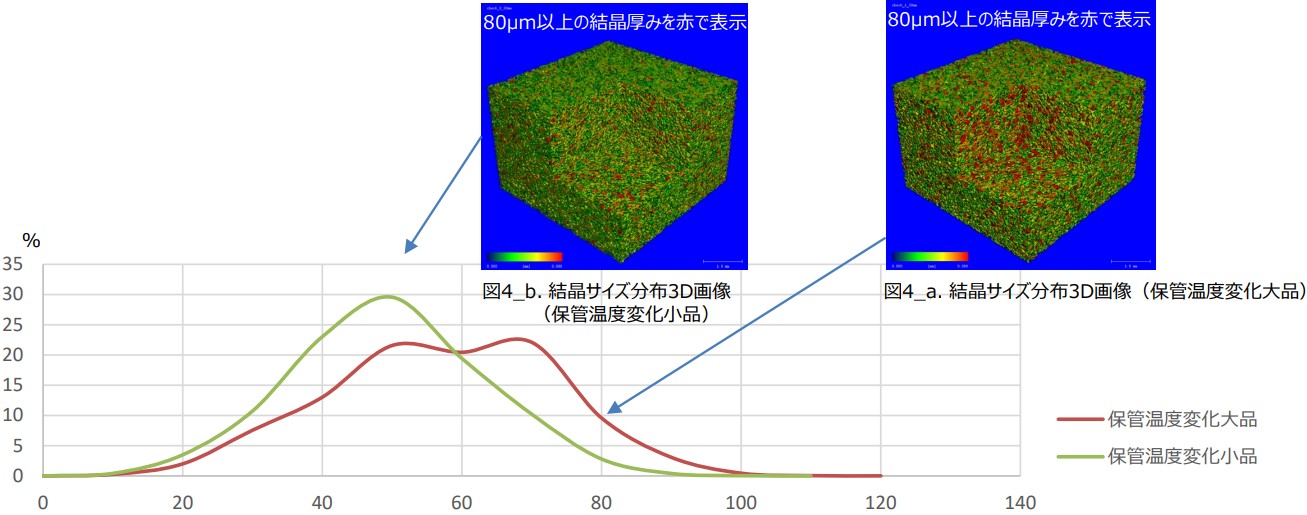

3D結晶サイズ分布解析 （結晶サイズ別に色を付けたカラーマップ3D画像）
図4_c. 結晶サイズ分布グラフ（比較）

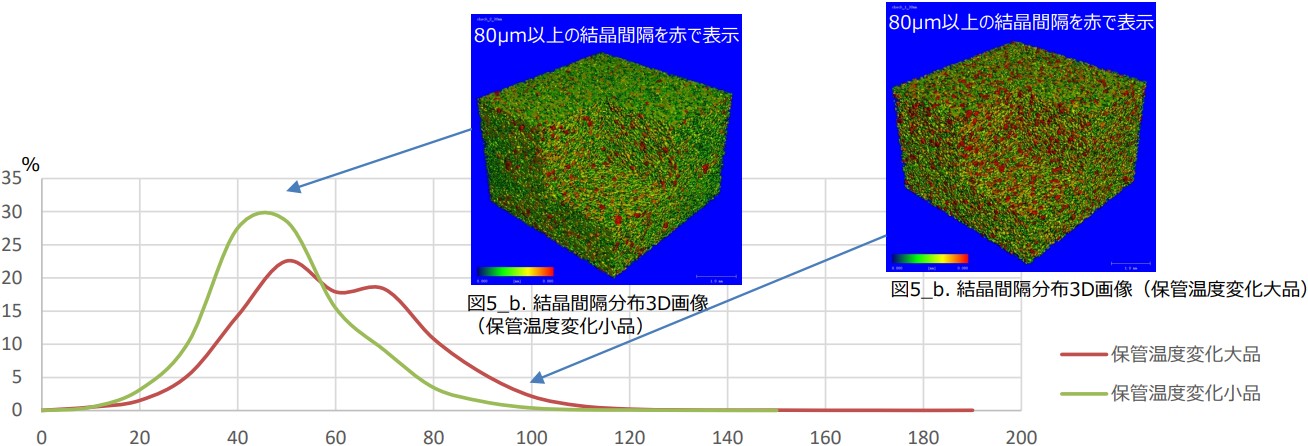

3D結晶間隔（空隙）分布解析 （結晶間隔別に色を付けたカラーマップ3D画像）
図5_c. 結晶間隔分布グラフ（比較）
数値的評価～食感へ
2Dスライスデータ及び3D構造評価結果から「保管温度変化小品」の方が殆どの評価項目で低値を示し、結晶構造の細分化を確認できました。食感は「保管温度変化大品」の方が味の余韻を感じ、「保管温度変化小品」の方が口溶けが早い印象でした。「保管温度変化小品」の口溶けの早さは、空隙率の増加及び結晶サイズの細分化に起因している印象でした。

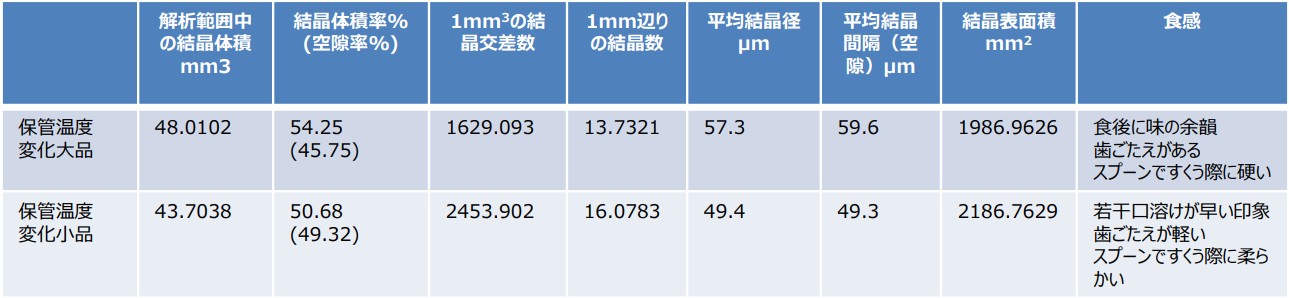

表2. 評価結果表
