基礎から応用研究まで

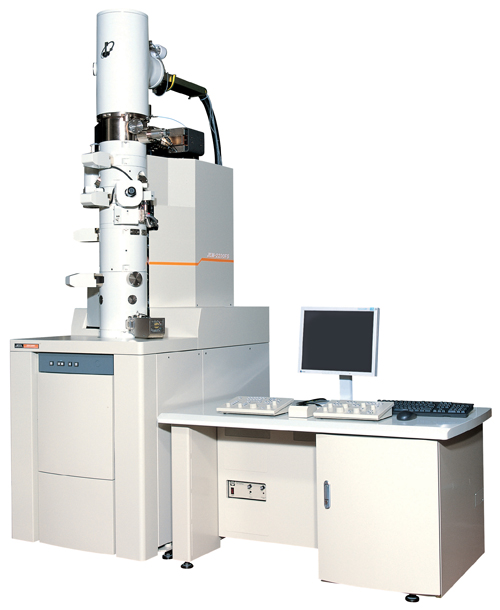

JEM-2200FS は、フィールドエミッション形電子銃を光源に持ちΩ形インカラム形エネルギーフィルタを搭載した分析電子顕微鏡です。

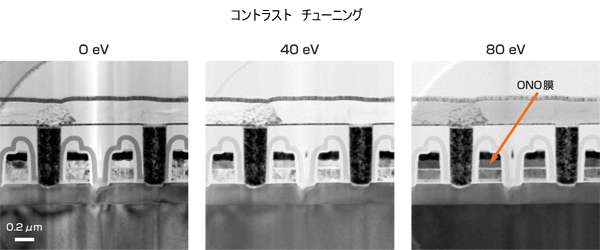

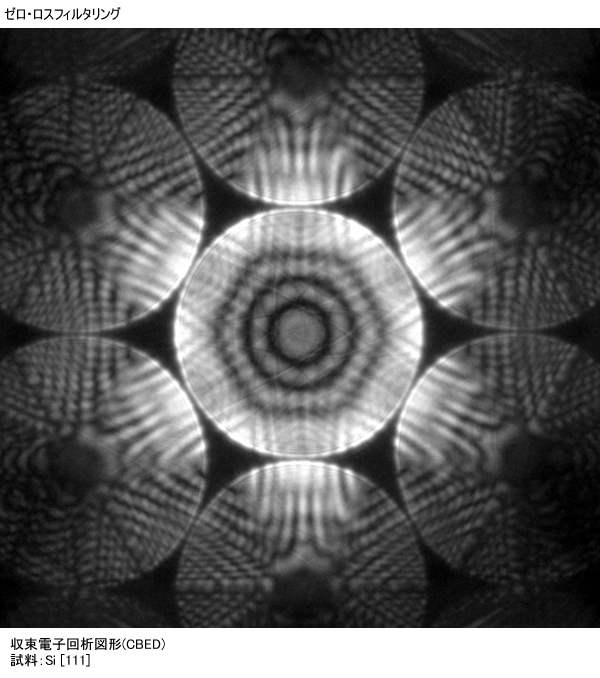

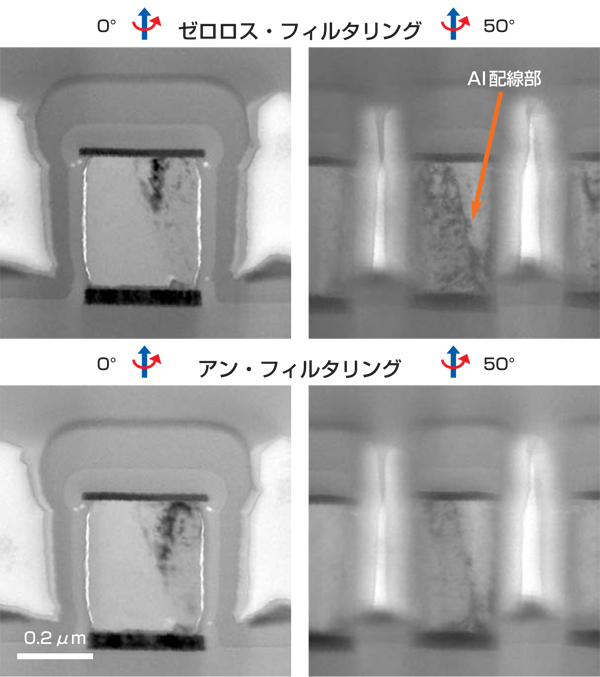

本装置のフィルタワークにより、試料中の元素分析はもちろん、その化学結合状態の分析もできます。ゼロロスフィルタ像や、エネルギー選択像からは観察の目的に応じた情報を得ることができます。
特長
インカラム形オメガフィルタ
最適化された光学系設計によりディストーションフリーを実現したインカラム形エネルギーフィルタにより高精度のエネルギーフィルタ像およびエネルギー損失スペクトルを得ることができます。
制御システム
電子銃 ・ レンズ ・ フィルタなどの光学系、ゴニオメータステージ、排気系などが全てコンピュータ制御されています。システムの高い安定性により常に良好なデータを得ることができます。
結像システム
中間レンズ 4 段、投影レンズ 2 段の新結像システムの採用により、幅広い倍率 ・ カメラ長範囲でエネルギーフィルタリングされた TEM 像および回折パターンのローテーションフリーを実現しました。
ピエゾコントロールゴニオメータ
ピエゾ素子を組み込んだ新しいゴニオメータステージは、原子レベルにおける視野選択のスムーズな操作性を実現しました。
仕様・オプション
バージョン※1 | 超高分解能 構成(UHR) |
高分解能 構成(HR) |
試料高傾斜 構成(HT) |
試料冷却 構成(CR) |
ハイコントラスト 構成(HC) |
---|---|---|---|---|---|
分解能 | |||||
粒子像 格子像 |
0.19 nm 0.1 nm |
0.23 nm 0.1 nm |
0.25 nm 0.1 nm |
0.27 nm 0.14 nm |
0.31 nm 0.14 nm |
エネルギー分解能 | 0.8 eV(ゼロロス半値幅) | ||||
加速電圧 | 160 kV,200 kV※2 | ||||
最小可変幅 エネルギーシフト |
50 V 最大3,000 V(0.2Vステップ) |
||||
電子銃 | |||||
エミッション方式 | ZrO/W(100)ショットキー方式 | ||||
輝度 | ≧4×108 A/cm2・sr | ||||
真空度 | ×10-8 Pa オーダ | ||||
プローブ電流 | 0.5 nA at1 nm probe | ||||
電源安定度 | |||||
加速電圧 | ≦1×10-6/min | ||||
対物レンズ電流 | ≦1×10-6/min | ||||
フィルタ電流 | ≦1×10-6/min | ||||
対物レンズ | |||||
焦点距離 | 1.9 mm | 2.3 mm | 2.7 mm | 2.8 mm | 3.9 mm |
球面収差係数 | 0.5 mm | 1.0 mm | 1.4 mm | 2.0 mm | 3.3 mm |
色収差係数 | 1.1 mm | 1.4 mm | 1.8 mm | 2.1 mm | 3.0 mm |
最小焦点可変量 | 1.0 nm | 1.4 nm | 1.8 nm | 2.0 nm | 5.2 nm |
スポットサイズ | |||||
TEMモード | 2~5 nm | 7~30 nm | |||
EDSモード | 0.5~2.4 nm | 1.0~2.4 nm | - | 4~20 nm | |
NBDモード | - | - | |||
CBDモード | 1.0~2.4 nm | - | |||
収束電子回折 | |||||
収束角(2α) | 1.5~20 mrad以上 | - | |||
取込角 | ±10 ° | - | |||
倍率 | |||||
MAGモード | ×2,000~ 1,500,000 | ×2,000~ 1,200,000 | ×1,500~1,000,000 | ×1,200~600,000 | |
LOW MAGモード | ×50~1,500 | ||||
SA MAGモード | ×10,000~800,000 | ×8,000~ 600,000 | ×8,000~500,000 | ×5,000~ 400,000 | |
エネルギー選択像 有効視野サイズ |
10eV選択時最終像面(フィルム)上において直径80mm 2eV選択時最終像面(フィルム)上において直径25mm |
||||
カメラ長 | |||||
制限視野回折 | 150~1,500mm | 200~2,000 mm | 250~2,500 mm | 300~3,000 mm | |
EELS分散 | |||||
スリット上 | 1.2 μm/eV at 200 kV | ||||
最終像面上 | 50~300 μm/eV at 200 kV | ||||
試料室 | |||||
移動量(XY/Z) | 2mm/0.2mm | 2mm/0.4mm | 2mm/0.4mm | 2mm/0.4mm | 2mm/0.4mm |
傾斜角(X/Y)※3 | ±25°/±25° | ±35°/±30° | ±42°/±30° | ±15°/±10° | ±38°/±30° |
傾斜角(X)※4 | ±25° | ±80° | ±80° | ±80° | ±80° |
EDS※5 | |||||
立体角※6 | 0.13 sr | - | 0.09 sr | ||
取出角 | 25° | - | 20° |
機種発注時にいずれかの構成を選択すること。
80、100、120 kVは加速管ショート機構(オプション)によって可能
試料2軸傾斜ホルダ使用時
高傾斜試料台使用時
EDSはオプション
30mm2 検出器取付け時の値
カタログダウンロード
アプリケーション
JEM-2200FSに関するアプリケーション
ナノ結晶から水素結合を可視化: TEMとNMRのYOKOGUSHIアプローチ
Exploring Biological Samples in 3D Beyond Classic Electron Tomography
Atomic-Resolution Elemental Mapping by EELS and XEDS in Aberration Corrected STEM

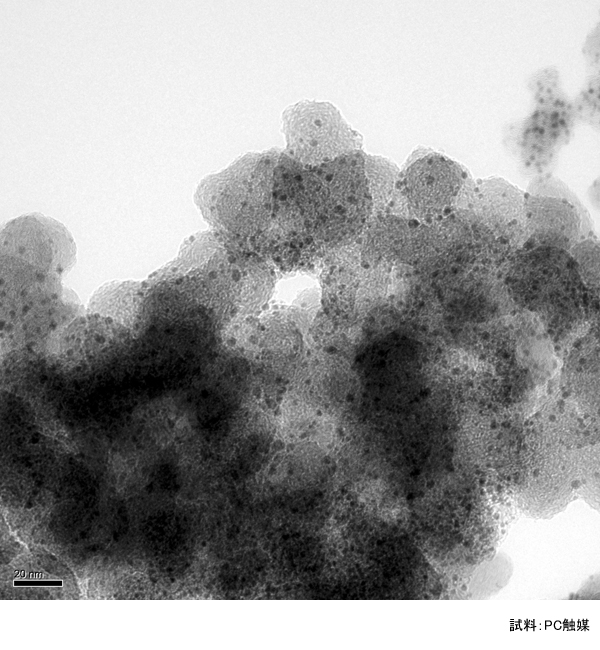

ギャラリー

関連製品

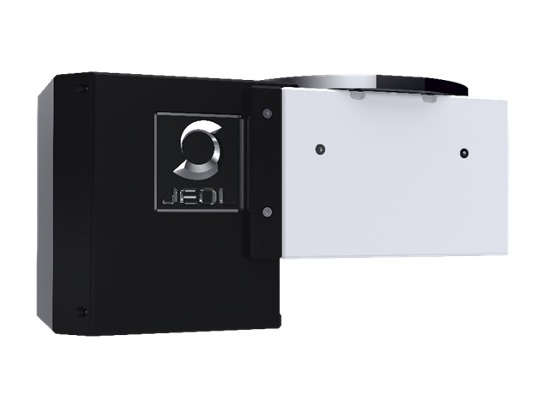

SightSKY Camera (EM-04500SKY) 高感度・低ノイズ ファイバーカップリングCMOSカメラ
