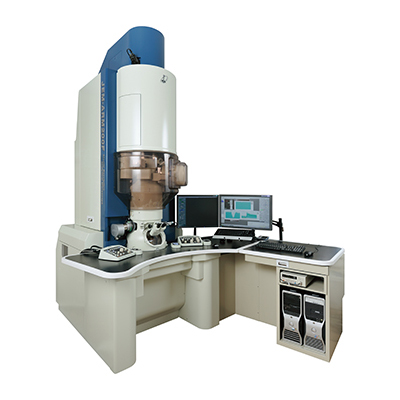

JEM-ARM200F ACCELARM は照射系球面収差補正装置を標準搭載し、STEM-HAADF像分解能 78pmを有する原子分解能分析電子顕微鏡です。
特長
STEM-HAADF像分解能 78pm※1を保証
照射系球面収差補正装置を標準搭載し、機械的・電気的安定度を極限まで高めることで、世界最高レベルのSTEM-HAADF像分解能 78pm※1、82pm※2を実現しました。
また、収差補正された電子プローブは、通常の電界放出形透過電子顕微鏡に比べて、1桁以上高い電流密度を得ることが可能となりました。この鋭く細い大電流密度の電子プローブにより、原子レベルでの元素分析が可能になると共に、測定時間が大幅に短縮されスループットが大きく向上します。
※1 冷陰極電界放出形電子銃搭載時
※2 Schottky電界放出形電子銃搭載時

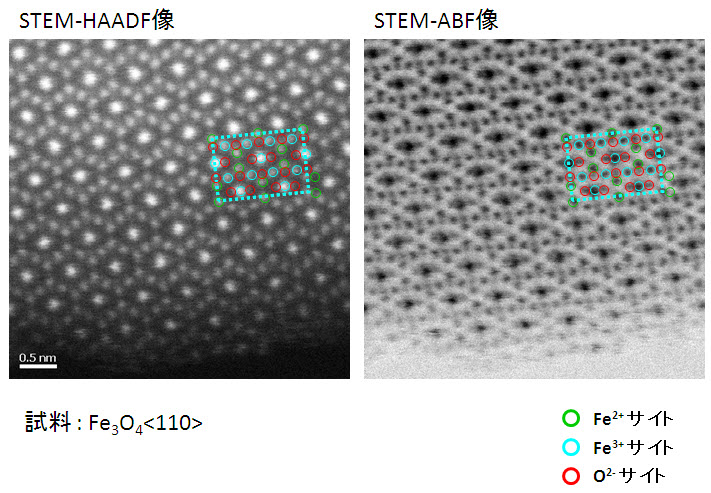

STEM-ABF像による軽元素カラムサイトの直接観察
JEM-ARM200F ACCELARM では、走査透過環状明視野像(STEM-ABF)を標準で取得することが可能です。
STEM-ABF像では結晶試料中の軽元素の原子位置を直接観察することができ、STEM-HAADF像との同時取得により、試料の構造解析に威力を発揮します。

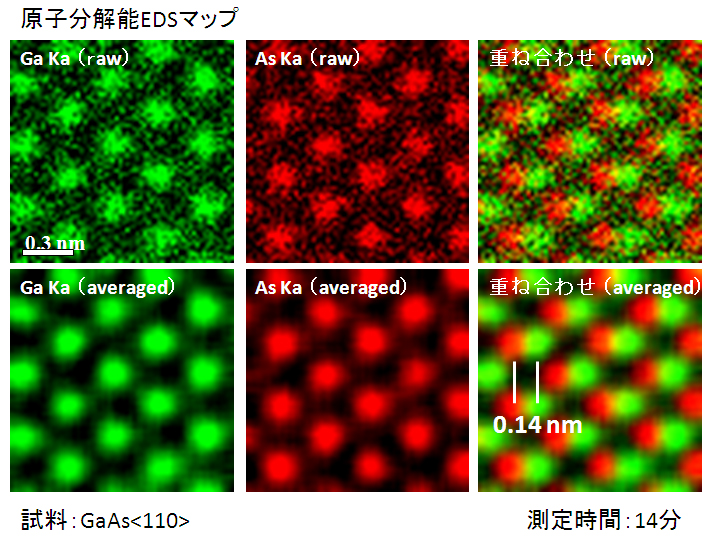

大面積100mm²SDD※3による原子分解能分析
日本電子製の大面積100mm² シリコンドリフト検出器(Silicon Drift Detector:SDD)※3を搭載することにより、高速且つ高感度でEDSによる元素分析が可能となりました。JEM-ARM200F ACCELARM の収差補正された電子プローブと組み合わせることで、原子カラムマップも行うことができ、原子レベルの分解能での組成解析が可能です。
※3 オプション
冷陰極電界放出形電子銃※4による観察・分析

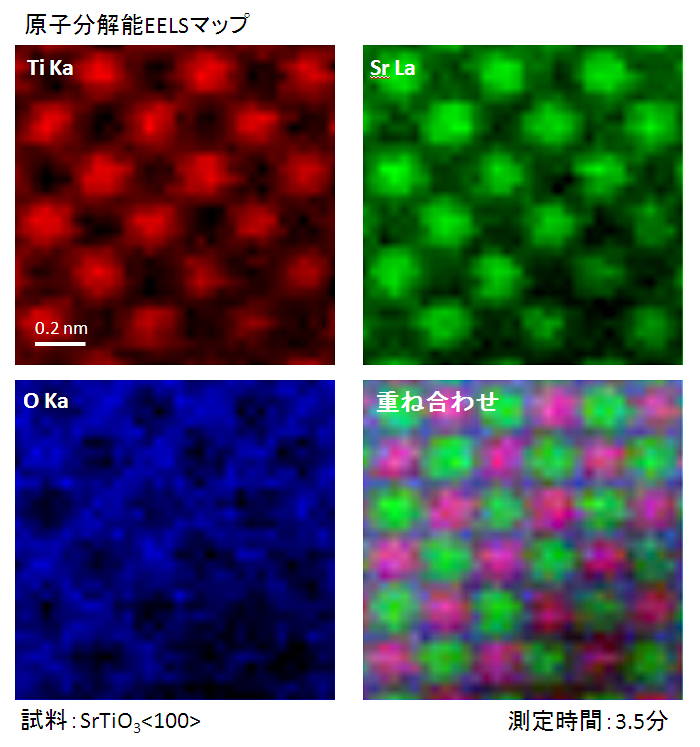

冷陰極電界放出形電子銃(Cold-FEG)※4は、従来のCold-FEGと異なりフラッシング直後から使用可能です。また、光源が小さいため、より高い分解能の像が得られます。さらに、Cold-FEGはエネルギー幅が狭いので、高いエネルギー分解能のEELS分析が可能であり、かつ色収差を低減することができます。
※4 オプション

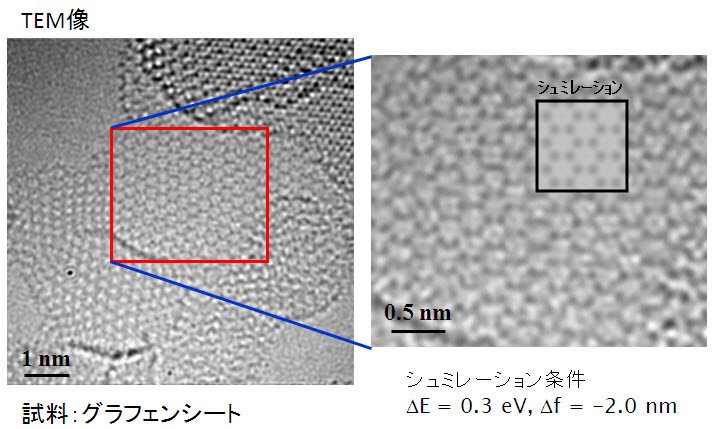

結像系球面収差補正装置※5
結像系球面収差補正装置※5を搭載することにより、透過顕微鏡像(TEM)の分解能を110pmまで高めることが可能です。
※5 オプション
仕様・オプション
分解能 | |
---|---|
走査透過暗視野像 | 82pm(加速電圧200kV、ショットキー電界放出形電子銃搭載時) 78pm(加速電圧200kV、冷陰極電界放出形電子銃搭載時) |
透過像(点分解能) | 190pm(加速電圧200kV) 110pm(加速電圧200kV、結像系球面収差補正装置装着時) |
倍率 | |
走査透過像 | X200~X150,000,000 |
透過像 | X50~X2,000,000 |
電子銃 | |
電子銃 | ショットキー電界放出形電子銃 冷陰極電界放出形電子銃(オプション) |
加速電圧 | 200~80kV(標準200kV、80kV) |
試料系 | |
ステージ | ユーセントリックサイドエントリーゴニオメーターステージ |
試料サイズ | 3mmΦ |
最大傾斜角 | X軸:±25° Y軸:±25°(2軸傾斜ホルダ使用時) |
移動範囲 | X,Y:±1mm Z:±0.1mm(モータ駆動/ピエゾ駆動) |
収差補正装置 | |
照射系球面収差補正装置 | 標準組み込み |
結像系球面収差補正装置 | オプション |
オプション | |
主な装着可能オプション | エネルギー分散形X線分析装置(EDS) 電子線エネルギー損失分光器(EELS) デジタルCCDカメラシステム TEM/STEMトモグラフィーシステム バイプリズム |
