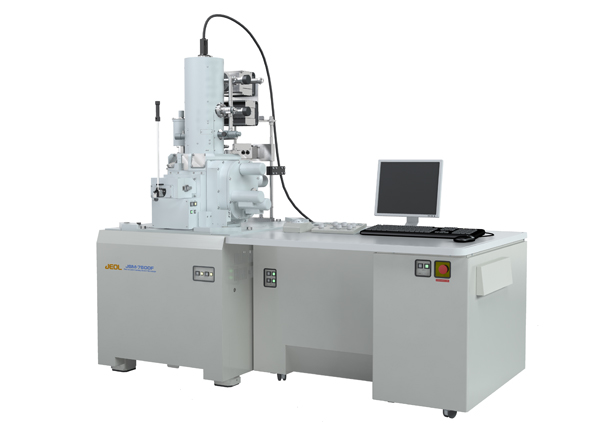

JSM-7600F ショットキー電界放出形走査電子顕微鏡

販売終了

JSM-7600F ショットキー電界放出形走査電子顕微鏡

セミインレンズ方式の高分解能SEMです。照射系にはHigh Power Opticsを採用し高い分解能と高速、高精度の元素分析を行うこも可能です。さらに、ジェントルビームを組み合わせることにより数百eVの極低エネルギーで試料最表面の観察が可能です。

特長

セミインレンズによる高分解能観察、分析

低加速電圧でも電子線を細く絞れるセミインレンズ方式の対物レンズと長寿命で安定した電流が得られるインレンズショットキー電界放出形電子銃を組み合わせることによって、高分解能観察と高空間分解能分析を両立できます。

ジェントルビーム(GB)による極低エネルギー入射電子による最表面観察

試料にバイアス電圧を印加して電子ビームを照射することにより、通常モードよりも分解能が向上するジェントルビーム(GBモード) が使用できます。これにより、従来では高分解能観察が難しかった数百eVの入射電子による試料最表面観察が可能です。

High Power Opticsによる高速・高精度分析

光学系にHigh Power Opticsを採用しています。高分解能観察だけではなく、元素分析においても安定した高速・高精度分析が可能です。

応用例

応用1 セミインレンズによる高分解能観察

試料:Pt触媒
加速電圧:15kV

試料:カーボンナノチューブのSTEM像
加速電圧:30kV



応用例2 セミインレンズによる高空間分解能分析

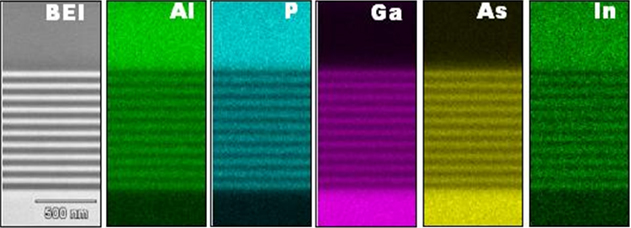

LED断面(100nm以下の多層構造のEDS分析)



応用例3 ジェントルビームによる最表面観察

フィルター
GB使用 試料到達エネルギー:0.5keV

メソポーラスシリカ
GB使用 試料到達エネルギー:0.8keV

仕様・オプション

二次電子像分解能 1.0nm(15kV)、1.5nm(1kV)
倍率 ×25~×1,000,000
(画像サイズ120mm ×90mmにて)
加速電圧 0.1kV~30kV
プローブ電流 1pA~200nA
試料照射電流 1pA~2nA
開き角自動最適化レンズ 組込み
検出器 上方検出器
下方検出器
エネルギーフィルタ New r-filter
ジェントルビーム 組込み
デジタル画像 1,280×960画素、2,560×1,920画素
5,120×3,840画素
試料交換室 ワンアクション交換機能組込み
試料ステージ ユーセントリック、5軸モータ駆動
タイプ IA II III
X-Y 70mm×50mm 110mm×80mm 140mm×80mm
傾斜 -5°~+70° -5°~+70° -5°~+70°
回転 360° 360° 360°
作動距離 1.5mm~25mm 1.5mm~25mm 1.5mm~25mm
排気系 SIP 2台、磁気浮上形TMP、RP
省エネ設計 定常稼働時: 1,2kVA
スリープモード時: 1kVA
操作系OFF時: 0.76kVA

消費電力のCO2換算

1時間あたりのCO2排出量 年間CO2排出量
定時稼動時 0.481kg 4,214kg
スリープモード時 0.411kg -
排気系OFF時
(イオンポンプON)
0.286kg -

主なオプション

リトラクタブル反射電子検出器(RBEI)*1
低角度反射電子検出器(LABE)*2
波長分散形X線分析装置(WDS)
エネルギー分散形X線分析装置(EDS)
結晶方位解析装置(EBSD)
透過電子検出器(STEM)
カソードルミネッセンス(CLD)
液体窒素トラップ(LNT)

  • :EDS分析用

  • :高倍率像観察用
