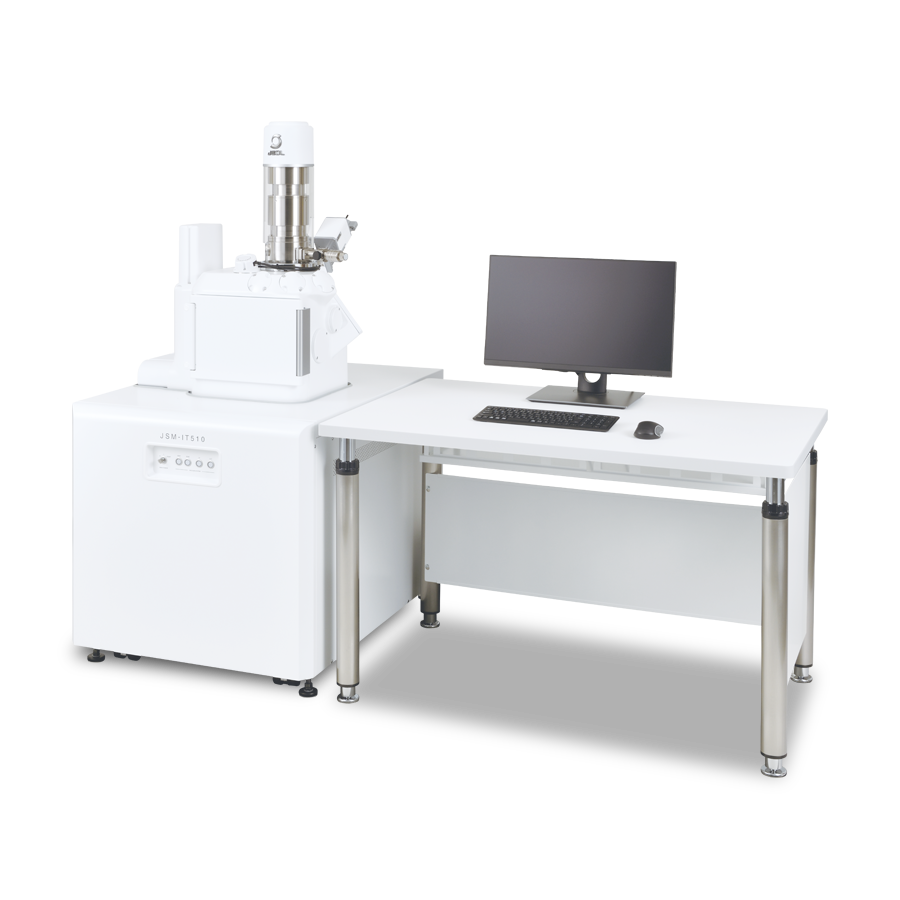

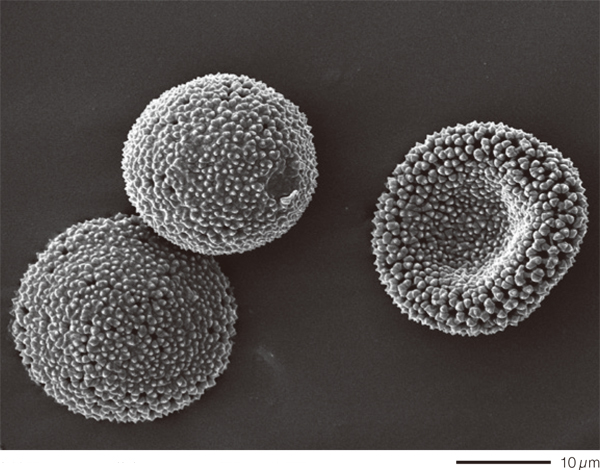

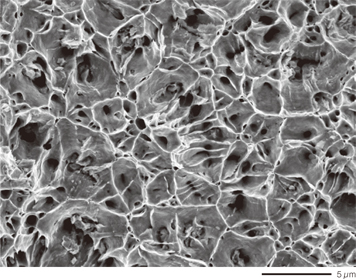

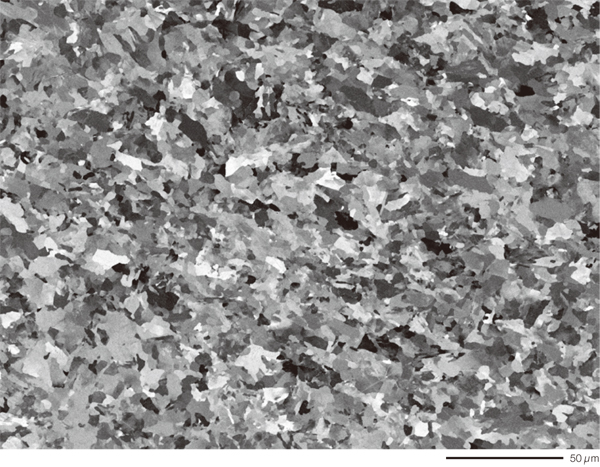

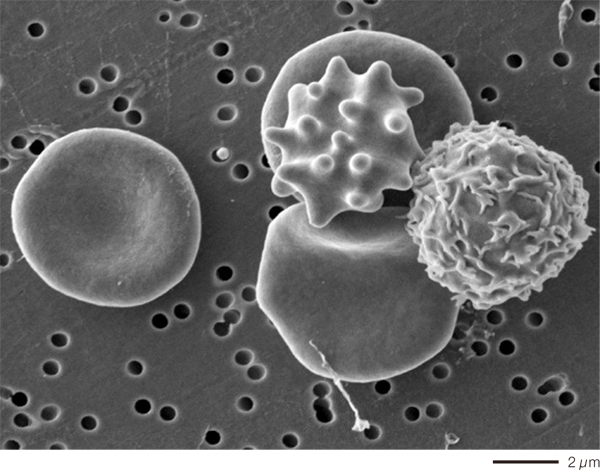

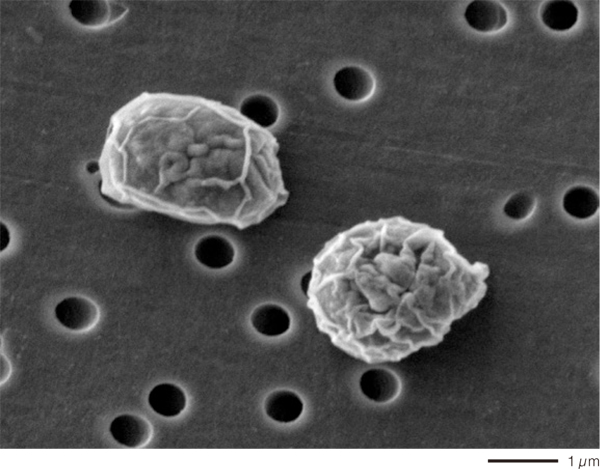

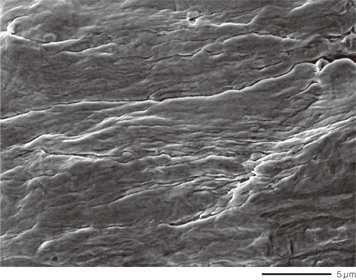

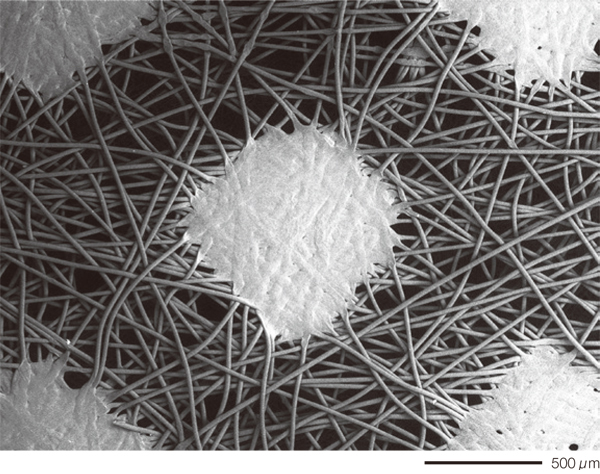

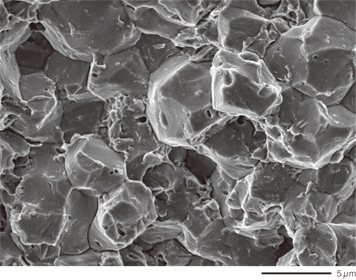

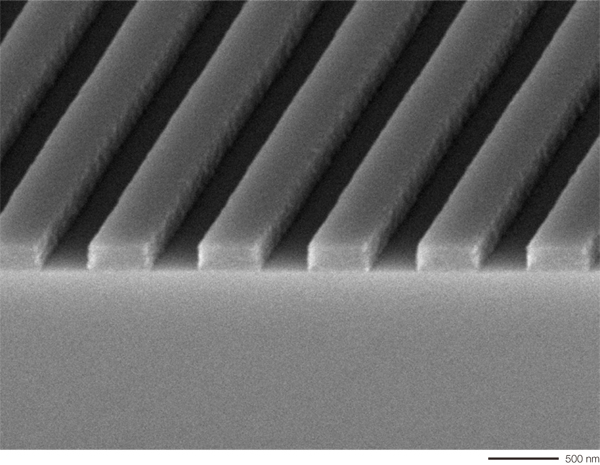

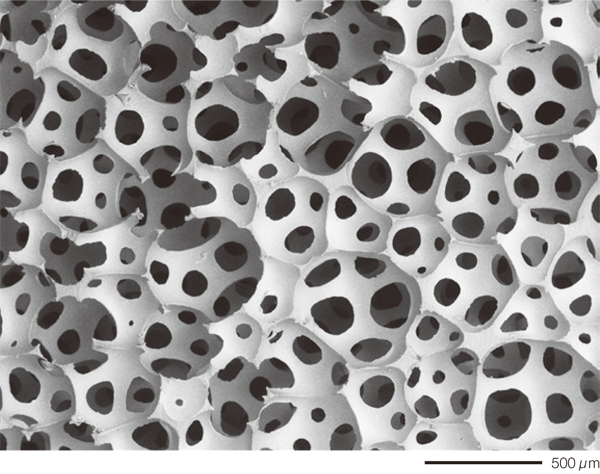

JSM-IT510 InTouchScope™ 走査電子顕微鏡

必要なデータを、いつだってシンプルに。

走査電子顕微鏡 (SEM) は研究だけでなく、品質保証や製造現場で欠かせないツールなっています。
そのような現場では、同じ観察作業を繰り返し行う必要があり、工程の効率化が求められてきました。

JSM-IT510は新たに加わったSimple SEM機能では、従来SEM観察に必要とされたマニュアルによる繰り返し作業を「おまかせ」出来ます。SEMの観察作業をより効率よく、より楽に行えるようになりました。

特長

Simple SEM
撮影したい視野を選ぶだけ

試料交換ナビ
試料を入れて、迷わず観察

Zeromag
光学像を拡大すれば、SEM像

Live Analysis / Live Map
観察中も常に元素分析

充実の機能
Function

Simple SEM

撮影したい視野を選ぶだけ

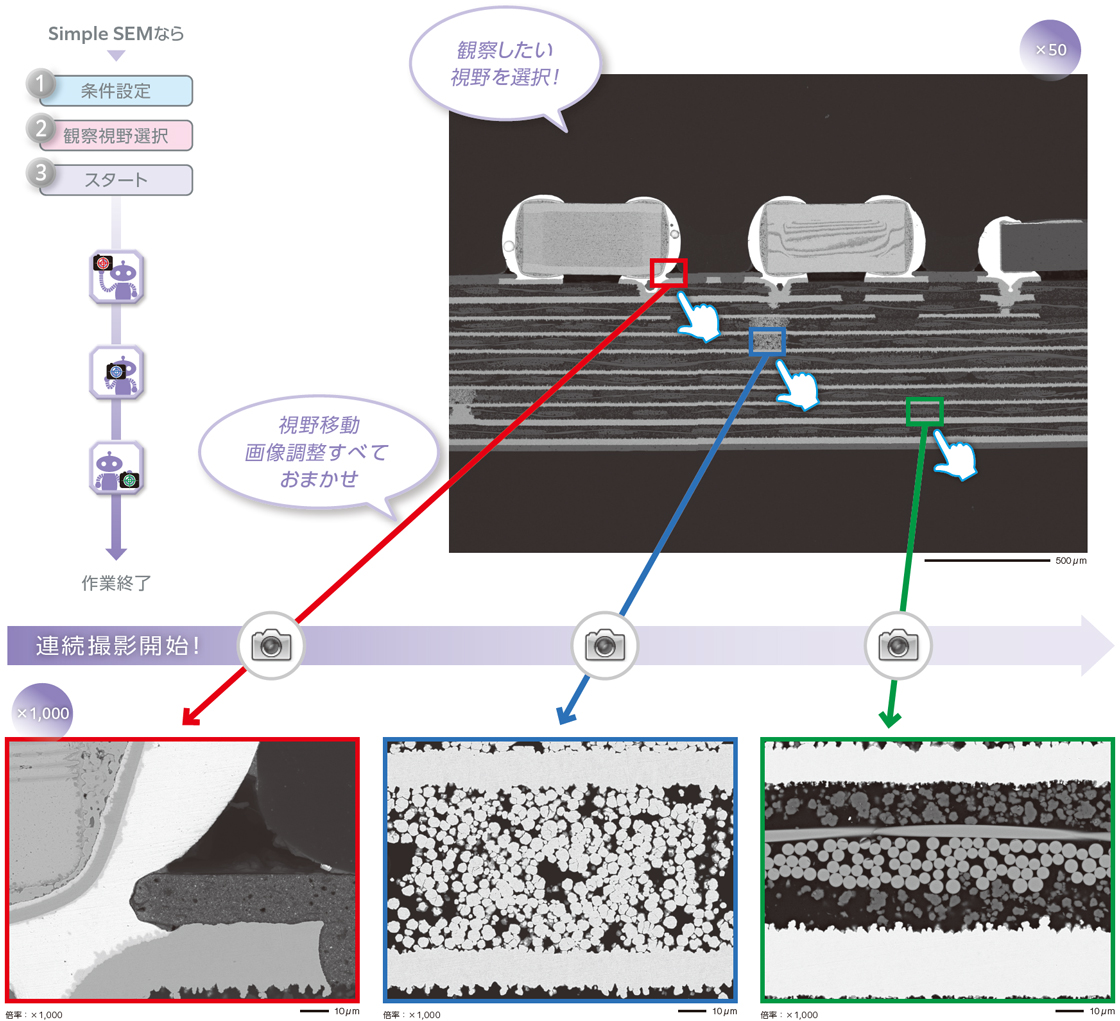

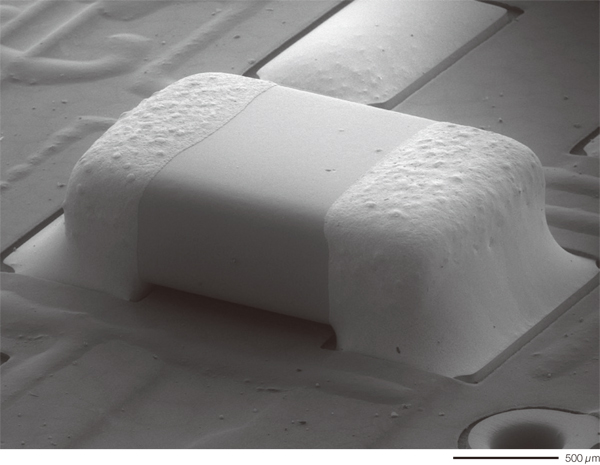

Simple SEMは日々のルーティンワークをサポートします。

試料: 電子部品
加速電圧: 15 kV、倍率： (上)×50 (下)×1,000、信号：反射電子

動画紹介

Simple SEMの機能についてご紹介しています。

◆上のボックス内の再生ボタンをクリックするとムービーが始まります (約2分)◆

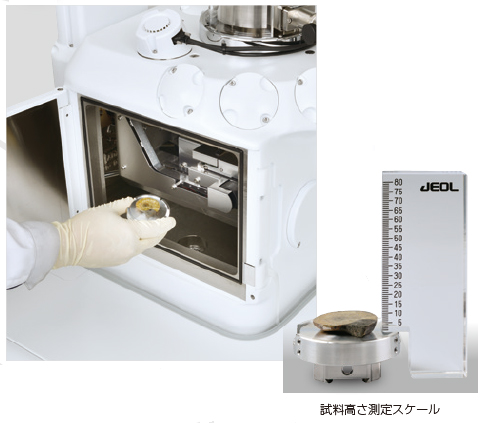

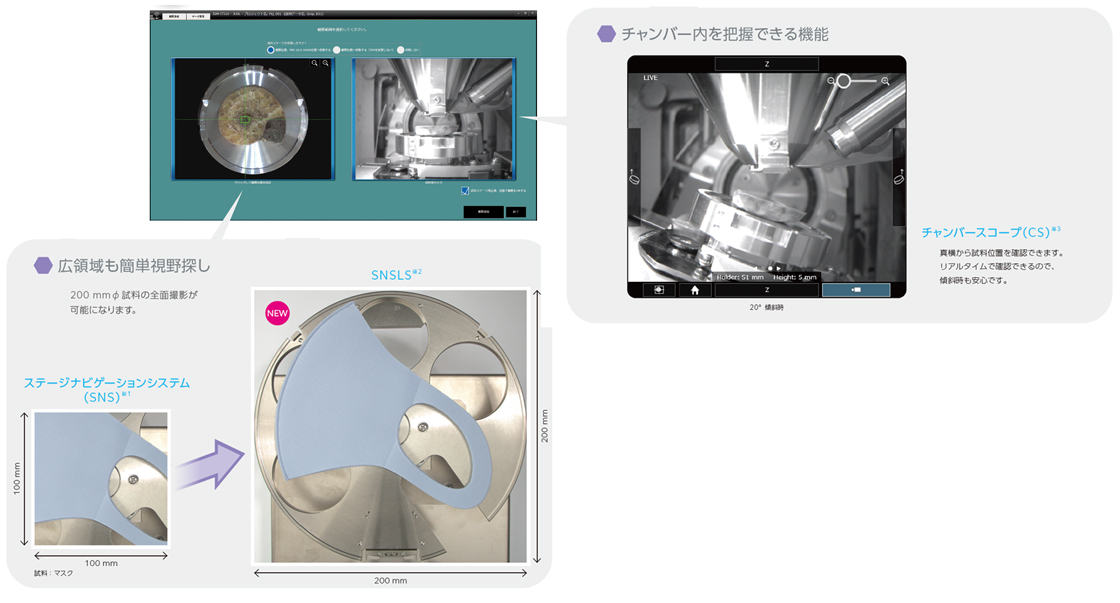

試料交換ナビ

試料を入れて、迷わず観察

安全・簡単！試料交換ナビ

1. 試料交換ナビに従って試料を挿入

2. 真空排気時間を利用して観察準備

ステージナビゲーションシステム (SNS) はオプションになります。
SNS Large Sample (SNSLS) は別途オプションになります。SNS と併用できます。
チャンバースコープ (CS) はオプションになります。

3. 自動的に観察開始

真空排気完了後、目的視野でフォーカスと明るさが調整された状態です。

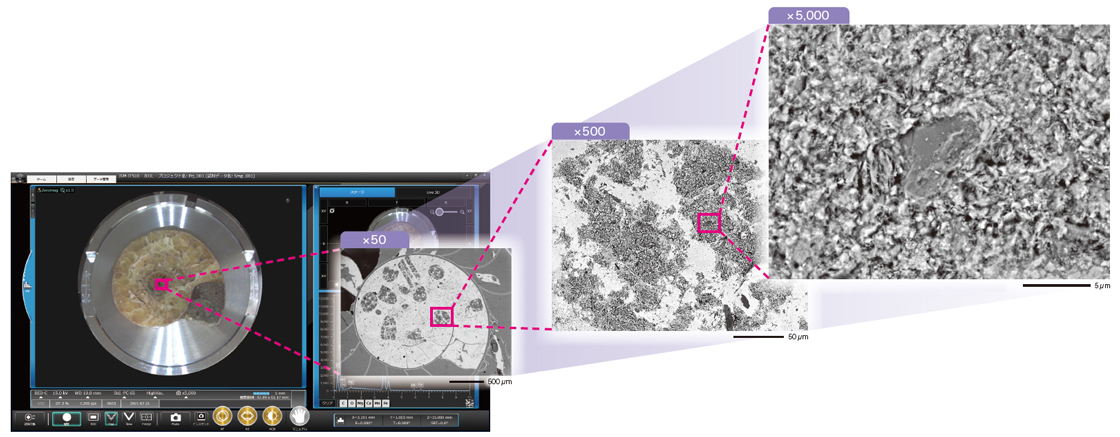

Zeromag

光学像を拡大すれば、SEM像

Zeromagは、ホルダーグラフィックや光学像^※とSEM像が連動する機能です。
複数の試料をホルダーにセットした場合や特定箇所を観察する場合の視野探しが容易になります。

光学像を表示するにはオプションのステージナビゲーションシステム (SNS) が必要となります。

試料: アンモナイトの化石&lt;br&gt;加速電圧: 7 kV、信号：反射電子

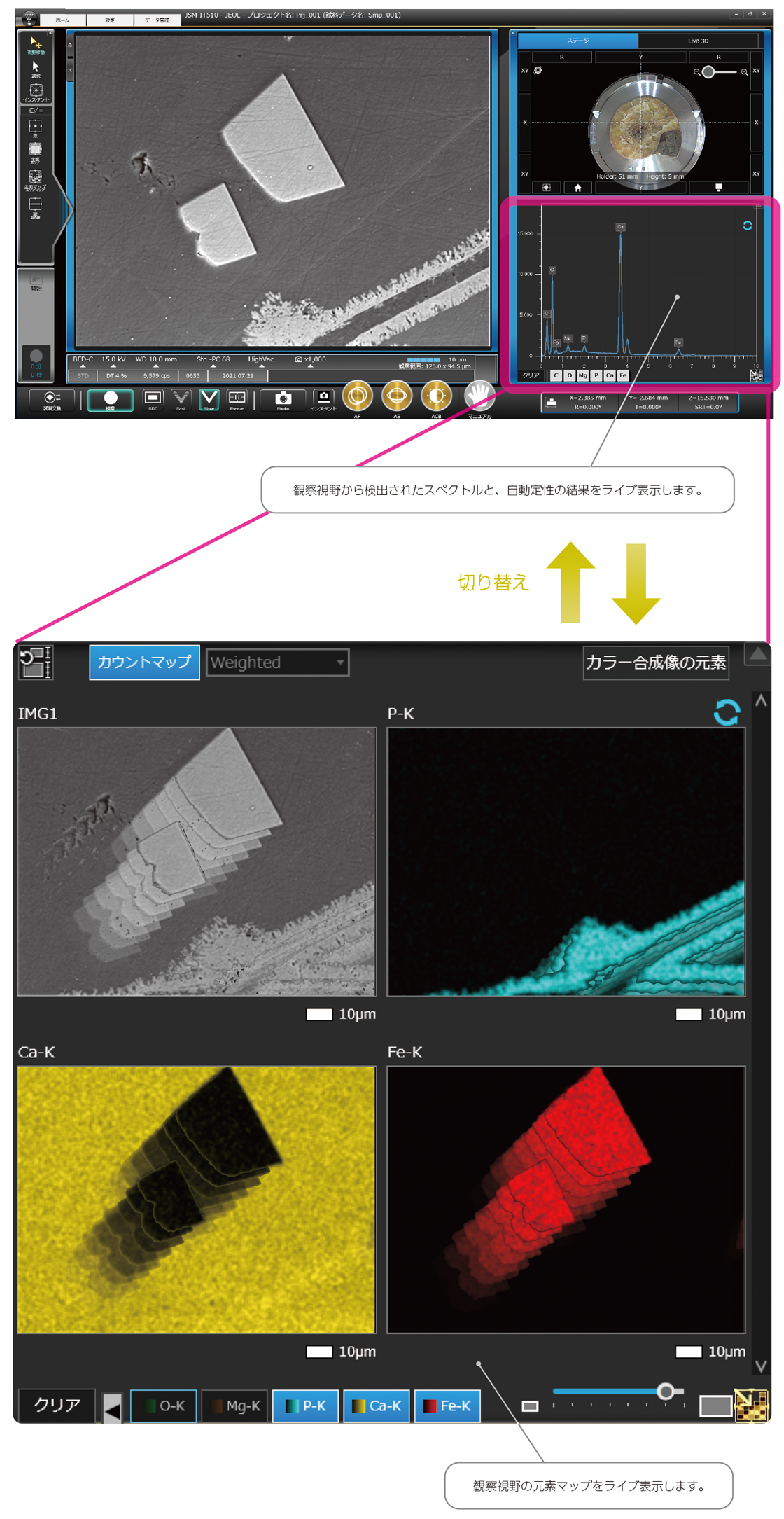

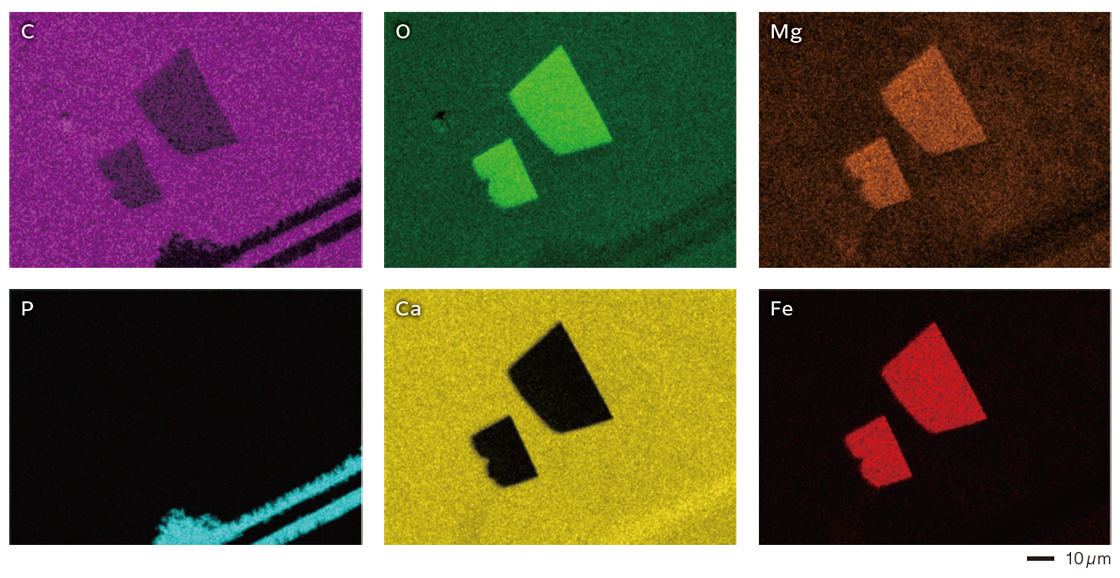

Live Analysis / Live Map^※

観察中も常に元素分析

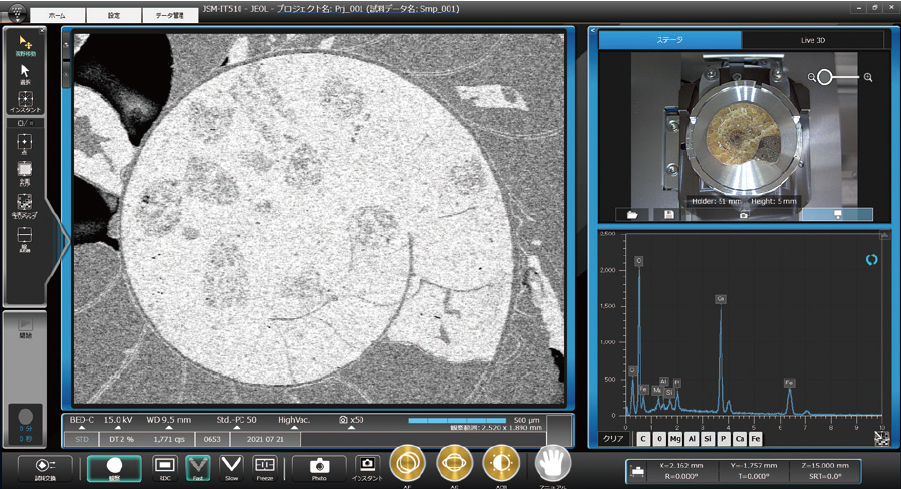

Live Analysisは、常に特性X線スペクトルや元素マップを表示させる機能です。
観察しながら、目的の元素を探すことができます。

A (Analysis) / LA (Low Vacuum & Analysis) に適用されます。

試料: アンモナイトの化石
加速電圧: 15 kV　倍率: ×1,000

簡単分析機能

3クリックで分析を開始できます。

Simple SEMの機能についてご紹介しています。

動画紹介

Live Mapの機能についてご紹介しています。

◆上のボックス内の再生ボタンをクリックするとムービーが始まります (約2分)◆

充実の機能

低真空ハイブリッド二次電子検出器 (LHSED) ^※

JSM-IT510は、新開発のLHSEDを搭載できます。
二次電子が残留ガス分子に衝突した際に発生する電子と励起光を検出することで、低真空でも凹凸情報が得られます。

オプションになります。LV (Low Vacuum)、LA (Low Vacuum & Analysis) が必要です。

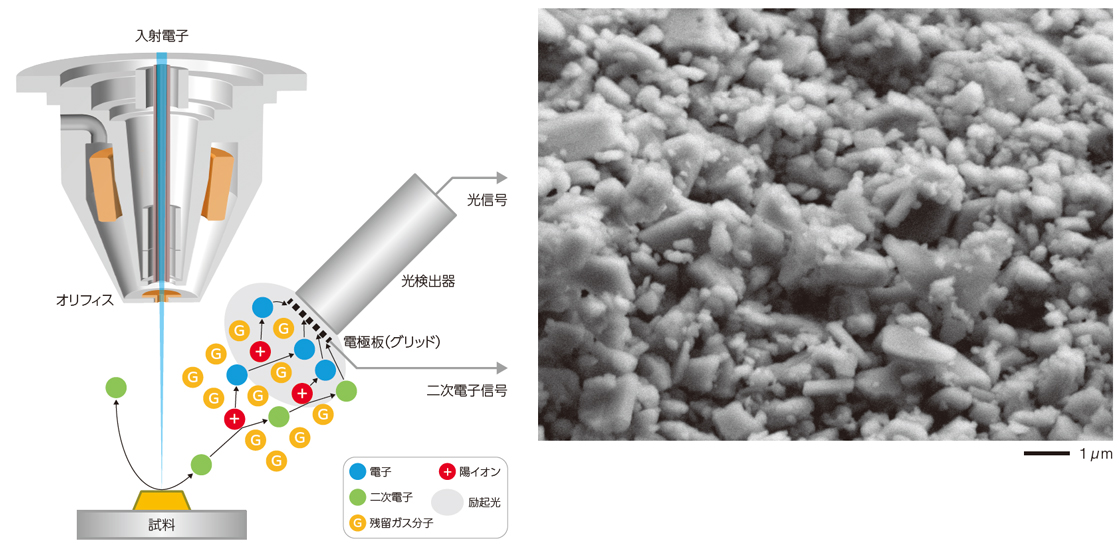

低真空ハイブリッド二次電子検出器の動作原理
試料: 石膏
加速電圧: 7 kV、倍率： ×10,000、信号：低真空二次電子

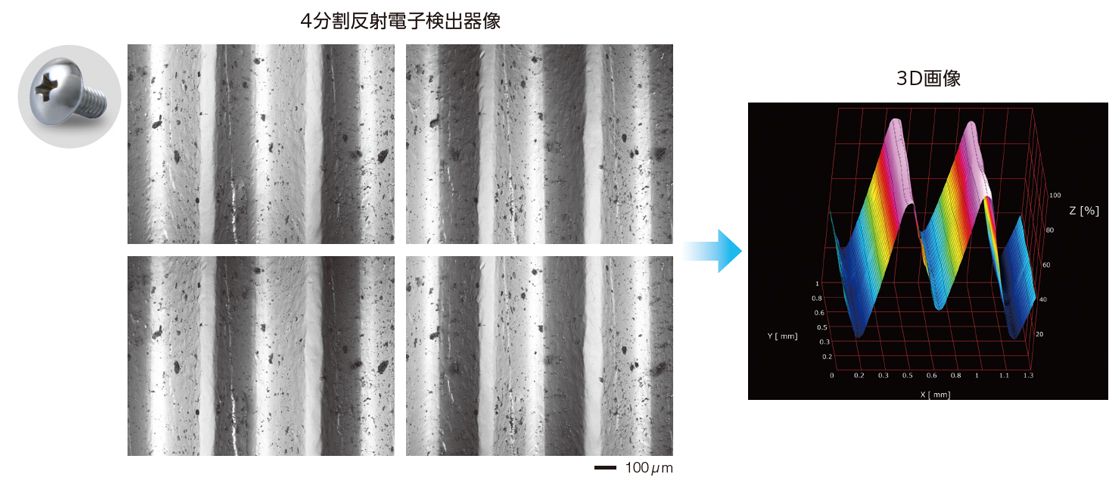

Live 3D ^※

新開発の4分割反射電子検出器※で3D画像をライブ表示します。
それにより、凹凸の判断が難しい試料形状を視覚的に認識できます。

LV (Low Vacuum)、LA (Low Vacuum & Analysis) に適用されます。 BU (Base Unit)、A (Analysis) は反射電子検出器 (オプション)を装着すれば可能です。

試料：ねじ
加速電圧：15 kV　倍率：×100　信号：反射電子

動画紹介

Live 3Dの機能についてご紹介しています。

◆上のボックス内の再生ボタンをクリックするとムービーが始まります (約2分)◆

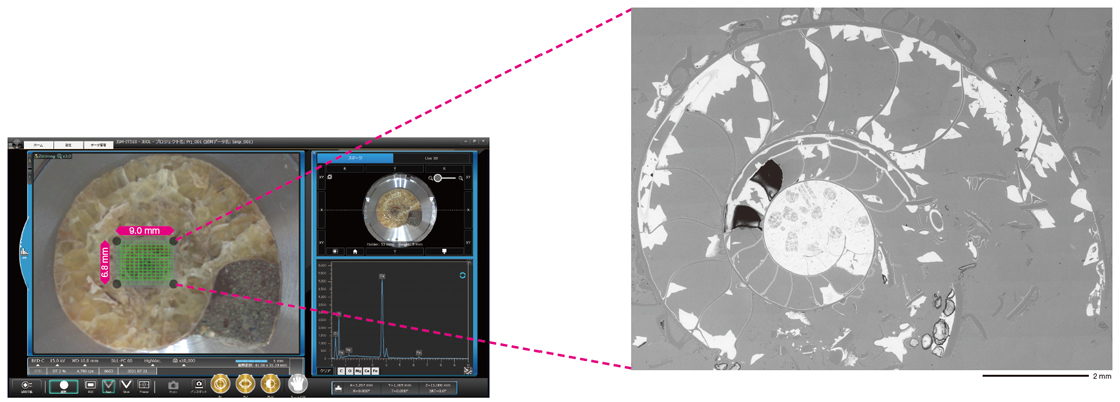

モンタージュ機能

複数視野を一枚の画像に自動で繋ぎ合わせます。

試料: アンモナイトの化石
加速電圧: 15 kV、倍率： ×150、信号：反射電子視野数： 13×13

光学像を表示するにはオプションのステージナビゲーションシステム (SNS) が必要となります。

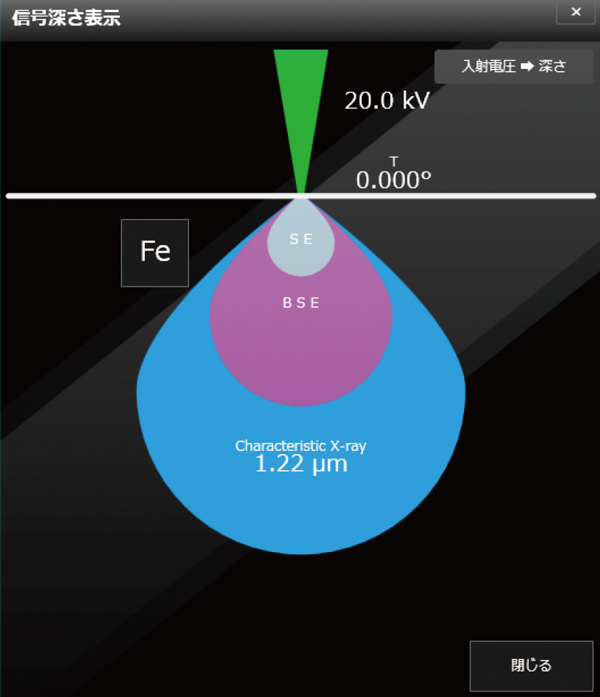

信号深さ表示

信号深さ表示機能は、SEMのGUIに組み込まれ、測定している試料の分析深さ (目安) を即座に知ることができます。元素分析の際に有効です。

仕様・オプション

Technical DATA

JSM-IT510 Seriesは4タイプがあります。

BU (Base Unit)	高真空下での観察が可能なベーシックタイプ
A (Analysis)	エネルギー分散型X線分析装置 (EDS) が構成された、標準で分析が可能な分析タイプ
LV (Low Vacuum)	反射電子検出器（BED）が構成された、低真空下 (最大650 Pa) での観察が可能な低真空タイプ
LA (Low Vacuum & Analysis)	BEDとEDSが構成された、低真空分析タイプ

主な仕様

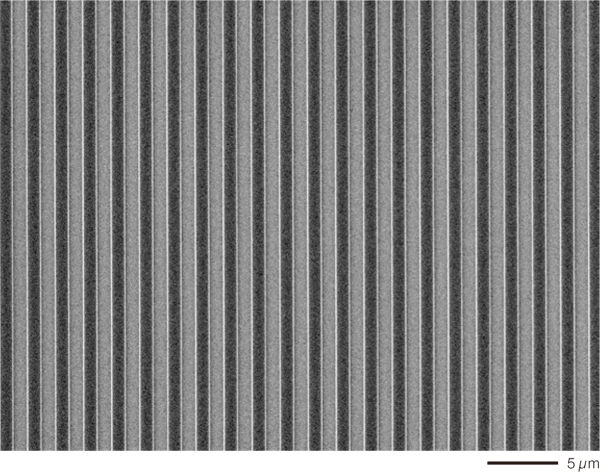

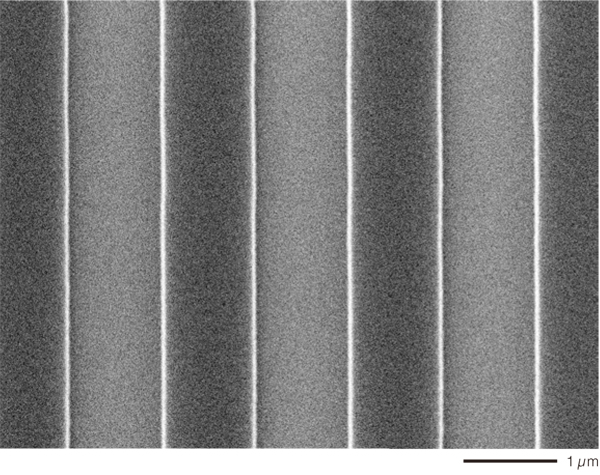

分解能	高真空モード　 3.0 nm (30 kV)、15.0 nm (1.0 kV) 低真空モード ※1　 4.0 nm (30 kV BED)
撮影倍率	×5 ~ ×300,000 (128 mm × 96 mmを表示サイズとして倍率を規定)
表示倍率	×14 ~ ×839,724 (358 mm × 269 mmを表示サイズとして倍率を規定)
電子銃	Wフィラメント完全自動ガンアライメント
入射電圧	0.3 kV ~ 30 kV
低真空圧力設定範囲※1	10 ~ 650 Pa
対物レンズ絞り	4段 XY微調整機能付き
自動機能	フィラメント調整、ガンアライメント調整ビームアライメントフォーカス / 非点 / 明るさ / コントラスト調整
最大試料寸法	200 mm 径 × 75 mm 高さ 200 mm 径 × 80 mm 高さ ※3 32 mm 径 × 90 mm 高さ ※3
試料ステージ	大形ユーセントリック式 X：125 mm　Y：100 mm　Z：80 mm 傾斜：-10 ~ 90°　回転：360°

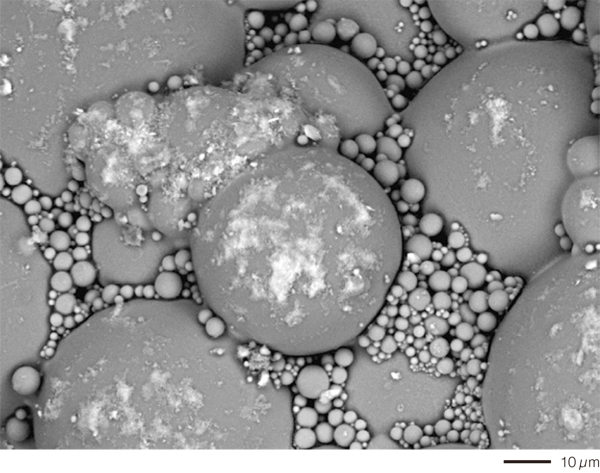

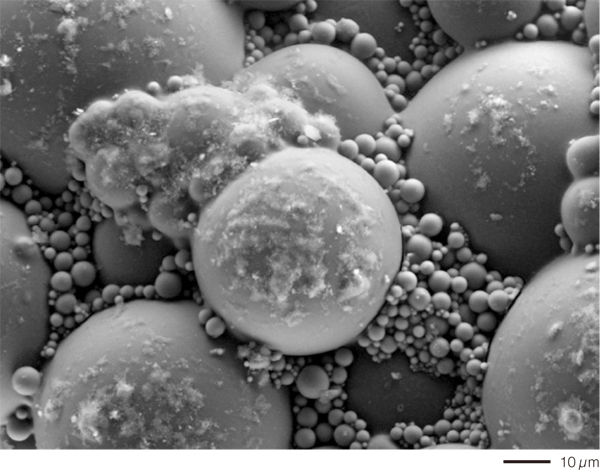

画像モード	二次電子像、REF像、組成像 ※1 凹凸像 ※1、立体像 ※1、PD像 ※4
画像サイズ	640 × 480　1,280 × 960 2,560 × 1,920　5,120 × 3,840
撮影補助機能	モンタージュ撮影、Simple SEM Zeromag、Live 3D

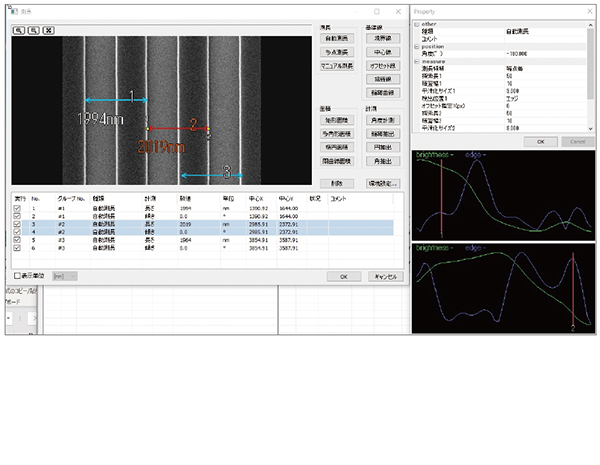

操作支援機能	レシピ (標準レシピ / カスタムレシピ) 計測 (2点間距離、平行線間隔、角度、直径等) 試料交換ナビゲーション信号深さ表示 3次元測定 ※5
OS	Microsoft® Windows®10 64bit
観察モニター	23.8型タッチパネル
EDS機能 ※2	EDS仕様参照
データ管理	SMILE VIEW™ Lab
レポート作成ワンクリックレポート	Microsoft®Wordへの出力 Microsoft®PowerPointへの出力 ※6
排気システム	完全自動　TMP：1台　RP：1台または2台 ※1

主なオプション

反射電子検出器 (BED)^※1
低真空ハイブリッド二次電子検出器 (LHSED)
低真空二次電子検出器 (LVSED)
エネルギー分散型X線分析装置 (EDS) ^※2
波長分散型X線分析装置 (WDS)
後方散乱電子回析検出器 (EBSD)
ロードロックチャンバー (LLC)
ステージナビゲーションシステム (SNS)
ステージナビゲーションシステム Large Sample (SNSLS)
チャンバースコープ (CS)
オペレーションパネル (OP2)
LaB6ユニット (LAB6)
三次元解析ソフトウェア (SVM)
テーブル (TBL)

EDS仕様

A (Analysis) / LA (Low Vacuum & Analysis) に適用されます。
●：標準　○：オプション

		標準
制御PC	OS：Microsoft®Windows®10 64bit ※8	●
対応言語	日本語 / 英語 / 中国語 ※7	●
検出器	SDDタイプ	検出器一覧より選択
スペクトル分析	定性分析 (ピーク同定、自動定性) ビジュアルピークID スタンダードレス定量分析 (ZAF法) スタンダード定量分析 (ZAF法) ※9 PHI-RHO-Z (PRZ) 法定量補正法 QBase (Qualitative analysis database)	●
線分析	線分析 (水平、任意方向)	●
元素マップ	元素マップ (多色表示、単色表示、多色合成) 最大解像度 4,096×3,072 リアルタイムポップアップスペクトル波形分離マップ (ネットカウントマップ、定量値マップ) リアルタイムネットカウントマップリアルタイムフィルターラインプロファイル表示プローブトラッキングプレイバック分析	●
連続分析	スペクトル分析・線分析・元素マップ測定済みデータの一括解析 (定性・定量)	●
モンタージュ	自動モンタージュ作成（SEM像、元素マップ）複数視野にまたがる連続元素マップ	●
粒子解析ソフトウェア	粒子解析 (自動 / 手動) & EDS分析、粒子解析データの分類機能、粒子解析データの統計処理のグラフ表示、広領域の連続粒子解析＆ EDS分析 GSRライブラリー鉄鉱分析ライブラリー自動車部品洗浄度分析ライブラリー	○ ○ ○ ○
報告書作成	SMILE VIEW™ Lab Microsoft®Word、Microsoft®PowerPoint への出力 ※6	●
SEMインテグレーション	観察・分析データ一元管理 SEMの操作画面で分析位置を指定 (SEMのUI上からダイレクト分析) 分析位置のグラフィック表示	●
ヘルプ機能	ヘルプガイドあり	●
デュアル検出器	各検出器のデータを積算して分析 ※10	○
オフライン機能	装置以外のPCでデータ解析可能なライセンスソフトウェア	○

JSM-IT510LV / LA 標準機能です。
JSM-IT510A / LA 標準機能です。
オプションホルダーが必要です。
LHSED (オプション) が必要です。
SVM (オプション) が必要です。
Microsoft® Offce のインストールが必要です。
中国語はオプションです。
JSM-IT510A / LA タイプでは、EDS ソフトウェアは電子顕微鏡本体に付属のPC にインストールされます。EDS 専用のPC は不要です。
照射電流補正ユニット (オプション) が必要です。照射電流の自動読み取りは、電子顕微鏡本体のPC との接続に限ります。
同じ検出素子面積のEDS 検出器が2 式必要です。装着位置によって試料ステージの傾斜に制限がかかる場合があります。
