生命科学の極微で、極美の世界へ

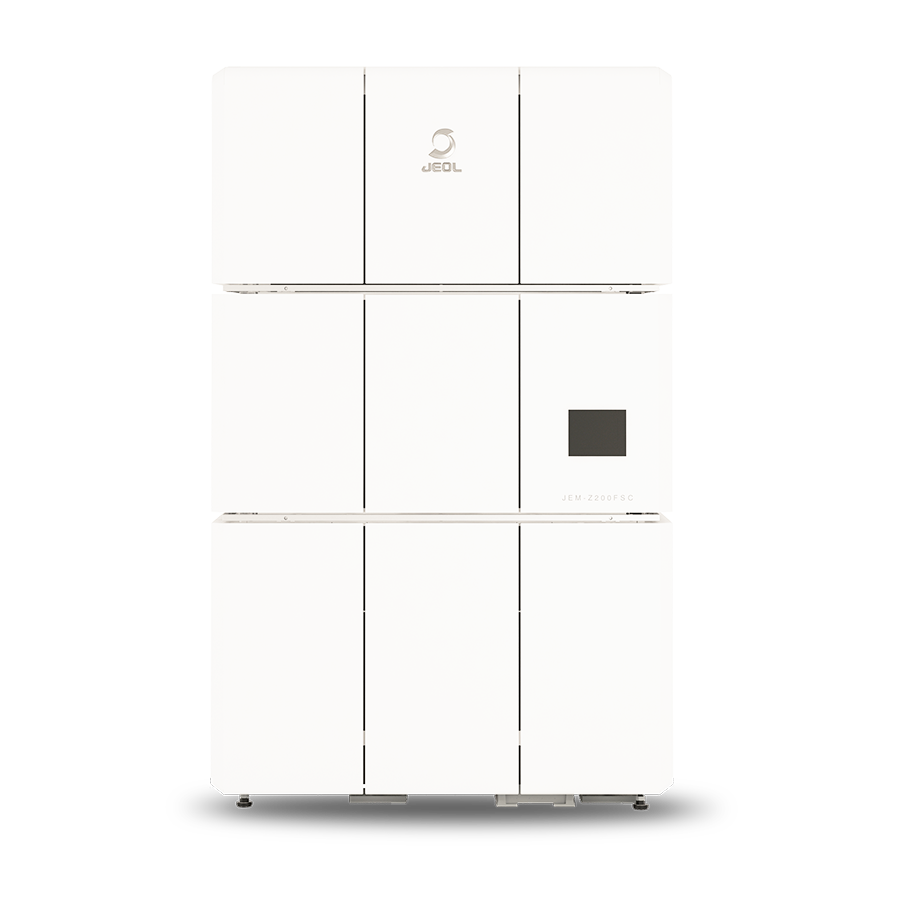

CRYO ARM™ シリーズは、タンパク質に代表される電子線照射に弱い試料の観察に特化したクライオ電子顕微鏡です。単粒子構造解析 (SPA) やトモグラフィー、3DED/MicroEDなどの各手法に対応しています。顕微鏡の安定性とスループットを一層高めるとともに、操作性、ワークフロー、信頼性の全体を見直すことでより完成度の高いシステムへ進化しました。
多様なソフトウェア環境との親和性を高めたデータ取得プラットフォームとして、最先端の研究ニーズに応える高度な観察・データ取得と、研究開発の現場で求められる現実的かつ安定した運用性を両立します。
特長
CRYO ARM™ 200S × SmartScope
単粒子解析のデータ取得をAIがサポート
SmartScope1 は単粒子解析におけるデータ取得を支援するオープンソースソフトウェアです。AIを用いて撮影に適した箇所を自動で検出し、データ取得までの一連のプロセスを自動化することができます。また、操作フローをシンプルに整理した直感的なUIと、必要最小限に抑えられた設定項目によって、オペレーターの習熟度に関係なく初心者でも安定したデータ取得が可能です。
1. Jonathan Bouvette et al., eLife, 11: e80047 (2022)
ワークフロー
ユーザーインターフェース
CRYO ARM™ 200S × System Innovations
スループットと操作性の両立
スマート試料搬送システム CRYO SPECPORTER™-S
試料を保管するためのストレージと、試料交換に用いる搬送マガジンを分離した構造を採用しています。これによって測定時に必要な試料のみを選択的に取り扱うことができ、試料交換時に装置内の試料をすべて出し入れする必要がありません。
複数ユーザーで装置を共用する場合でも安定して効率的な運用を支えます。
最大搬送数の増加によるカートリッジ操作性向上
マガジンへ一度に装填できるカートリッジ数が、従来の4個から6個に増えました。
試料交換の回数と交換作業に要する時間を削減し、スループットの向上に寄与します。
「エンドレス」マルチグリッド撮影への対応
柔軟な試料搬送システムにより、必要な試料のみを個別に交換可能です。マルチグリッド撮影では、日中に測定した試料を適宜入れ替えて新たな試料をあらかじめセットしておく ことで、夜間も途切れることなく、データ取得時間を最大化することができます。
クリーンな状態での試料保管
ストレージは真空かつ液体窒素温度に保たれており、霜の付着しないクリーンな状態で試料を約1か月保管できます。測定スケジュールに合わせた柔軟な試料管理が可能です。
情報を最大限に活かすビーム照射
干渉縞が現れないフリンジフリービームを標準で使用しています。ビームを無駄なく使用することで、試料へのダメージを減らしながらスループットよくデータを取得することができ ます。

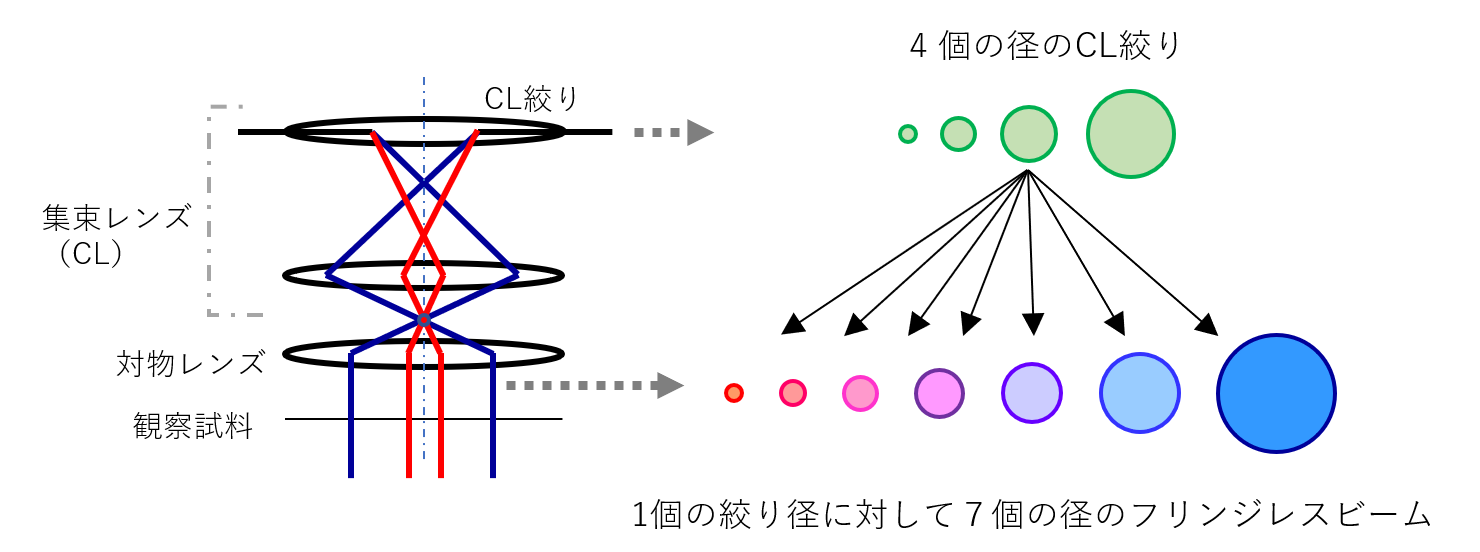

照射電子ビームの安定度と自由度の向上
集束レンズ (CL) とCL絞りを含む照射システムの改良により、照射電子ビームの自由度と安定度を強化しました。レンズの圧縮率および絞り位置精度の改善により、試料面における ビーム位置精度も向上しています。
さらに8種類の絞り径と最適化された7条件のフリンジフリービームにより、多様な試料に応じて最適な照射条件が選択できるようになりました。
消耗部品の長寿命化によるメンテナンス性向上
メンテナンス周期の長いルーツポンプを使用することで、装置稼働停止を減らし、高い稼働率を維持します。
仕様・オプション
本体
| 電子銃 | 冷陰極電界放出形電子銃 (CFEG) |
|---|---|
| 加速電圧 | 200 kV |
| エネルギーフィルター | インカラム形Ωフィルター |
試料ステージ / 自動試料交換機構 / 試料ストレージ
| 試料ステージ | |
|---|---|
| 冷媒 | 液体窒素 液体窒素自動供給機構組込み |
| 冷却温度 | 100 K 以下 |
| 試料移動 | |
| X, Y | モーター駆動 (移動範囲：±1 mm) |
| Z | モーター駆動 (移動範囲：±0.2 mm) |
| Tilt-X | モーター駆動 (傾斜範囲：±70°) |
| 試料自動交換装置 | エアロック方式、自動制御クライオトランスファー機構組込み |
| 冷却温度 | 105 K 以下 |
| 試料交換カートリッジ | 一度に最大6個の試料交換が可能 |
| 試料ストレージ | 最大12個の保持が可能 |
