ウルトラミクロトーム UC Enuity
凍結切削システム UC Enuity Cryo
(Leica社製)

ウルトラミクロトームUC Enuityは、TEMで要求される高品質な超薄切片の作製、SEM、あるいはAFM観察で必要とされる、高い面精度の断面作製に活用できます。
前モデルのEM UC7と同じく人間工学に基づいた設計、さらに使いやすくなったタッチパネル式コントロールユニットにより、生物試料、高分子材料など、様々な場面で最高品質の試料作製に最適化されています。

特長

最新型ウルトラミクロトーム

  • 電動セグメントアークと電動ナイフブロックにより、試料ホルダーの回転と傾斜、ナイフの角度調整をコントロールユニットから行えるようになりました。(スタンダード構成およびアドバンスド構成のみ対応可)

  • 高度な自動化機能により、試料ブロック面とナイフを自動的に合わせるオートアライメント (自動アプローチモード*) を搭載しています。(*アドバンスド構成のみ対応可)

  • 各種ソフトウェアパッケージとモジュール追加により、アプリケーションに合わせた機能追加ができる拡張性を有しています。
    ベーシック構成からもアドバンスド、クライオ、クライオ蛍光構成にアップグレードできます。

  • アレイトモグラフィー向け高品質リボン状超薄切片を、基板上に効率的に回収可能なVolume EM機能のほか、蛍光実体顕微鏡観察像やμCTスキャンデータを用いたターゲットのトリミングなど、先進的な拡張性も有しています。

  • トップライトとバックライト、および透過照明により、試料作製のプロセスや用途にあったライトニングができます。

  • オートトリム機能は仕上がりのトリミング面の幅と高さを直接入力できるようになりました。Full (全自動トリミング) では、試料ホルダーの90°回転も自動で行います。
    (スタンダード構成およびアドバンスド構成のみ対応可)

  • タッチ式コントロールパネルがより使いやすくなりました。画面にはヒントやヘルプも表示されるため、操作を直感的に覚えられ、素早く操作できます。

  • アクティブ除振台 (オプション) と大型のドラフトシールドにより、設置室の振動や風 (空気の流れ) の影響を抑えて、安定した薄切作業を行えます。

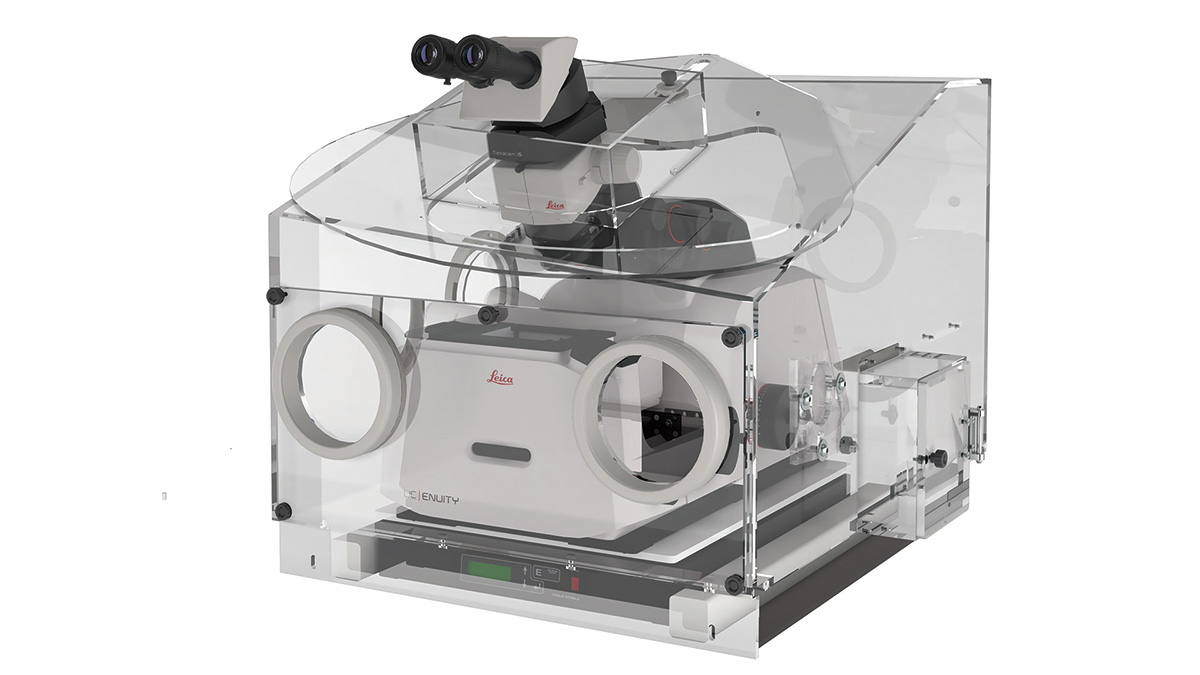

クライオチャンバーと、防霜グローブボックス クライオフェアを搭載したクライオミクロトーム

凍結切削システム
UC Enuity クライオチャンバー

UC Enuityクライオチャンバーは、UC Enuityを用いて凍結試料を作製するための付属装置です。
凍結下では、軟らかい高分子材料、生物試料などの超薄切片を作製する事が出来ます。


  • 操作性を高め、作業空間を確保するために、UC Enuityクライオチャンバーと静電気制御装置EM CRION、両方の制御機能がUC Enuityのコントロールユニットに統合。

  • タッチパネル式コントロールユニットにより、3つの異なるクライオモードが使用できます。

    • 標準モード
    • ガス大流量モード:N2ガスの流量を増やすことで-140°C未満での氷の汚染を軽減します。
    • クライオウェット切削モード:ナイフと試料の温度差を最大で130°C (例:ナイフ-40°C、試料-170°C) に設定でき、DMSOを使用したアプリケーションなどに便利です。
  • 静電気制御装置EM CRIONの静電気除電機能と帯電機能をフットスイッチで制御でき、凍結切片のドライ回収の再現性が著しく向上します。

  • 取り付け式マイクロマニュピレーターにより正確なグリッドの位置決めが可能になり、高度な技術を必要とする切片のドライ回収がこれまでに無く容易になります。

  • LEDチャンバー照明も使用した複数の照明角度により、切片の操作やピックアップ時に優れた視認性を確保できます。

  • オプションの防霜グローブボックス『クライオスフェア』で、UC EnuityとUC Enuityクライオチャンバーを覆うことで相対湿度10%未満の環境を確保できます。湿度が高いときに問題となる微小な霜に汚染されずに切片を作製・回収できます。

動画

◆上のボックス内の再生ボタンをクリックするとムービーが始まります。 (41秒) ◆

仕様・オプション

寸法・重量

UC Enuity
本体 (W) 392 × (D) 766 × (H) 566 40 kg
コントローラー (W) 307 × (D) 255 × (H) 239 4 kg (12.1インチ)
消費電力 AC100-240 V ±10 %, 50/60 Hz, 85 W
Enuity Cryoシステム
チャンバー (W) 375 × (D) 290 × (H) 220 11 kg
LN2デュワー (H) 747 × 401 φ
LN2ポンプ (H) 700 × (W) 180
消費電力 AC100-240 V ±10 %, 50/60 Hz, 350 W

製品ラインナップ ・基本構成

UC Enuity シリーズ 基本構成
UC Enuity アドバンスド (カメラインテグレート/電動アシスト) UC Enuity Advanced本体 (オートトリム/オートアライメント ソフトウェア、
Flexacam i5カメラモジュールシステム)、実体顕微鏡システム (M80)、Auto専用ナイフ
UC Enuity スタンダード (試料/ナイフ電動) UC Enuity Standard本体 (電動:セグメントアーク, ナイフブロック)、実体顕微鏡システム (M80)
UC Enuity ベーシック UC Enuity Basic本体 (手動:セグメントアーク, ナイフブロック)、実体顕微鏡システム (M80)、ミニマムソフトウェア
Cryoシステム シリーズ 基本構成
UC Enuity Cryo 凍結切削システム1 クライオチャンバー、静電気防止装置CRION (放電のみ)
UC Enuity Cryo 凍結切削システム2 クライオチャンバー、静電気防止装置CRION (放電・蓄電両用)
UC Enuity Cryo 凍結切削システム3 (TEM-CEMOVIS用) クライオチャンバー、静電気防止装置CRION (放電・蓄電両用)、Singleマニュピレーター、クライオフェア付 (M80用)
UC Enuity Cryo 凍結切削システム4 (TEM-CEMOVIS用) クライオチャンバー、静電気防止装置CRION (放電・蓄電両用)、Doubleマニュピレーター、クライオフェア付 (M80用)
UC Enuity Cryo-VCT 凍結切削システム5 (VCT対応Cryo-SEM用) クライオチャンバー (VCT対応)、Cryo-SEM用:CRION両用、VCT500-クライオフェア付 (M80用)

オプション

UC Enuity オプション

  • AFM試料ホルダー (インサート、ピックアップツールを含む)

  • AFM試料ホルダークライオ用 (インサート、ピックアップツールを含む)

  • AFM試料ホルダー用インサート (アルミ・スチール製)

  • AFM試料ホルダー用ピックアップツール

  • トリミングアダプター

  • メーサカット2

  • ドラフトシールド

  • Flexacam i5カメラモジュールシステム

  • EM KMR3 ガラスナイフメーカー

  • 防振机 (アームレスト付) (W) 1150 x (H) 750 x (D) 670 mm

  • アクティブ防振台用机 (アームレスト付) 1150 x 750 x 670 mm

  • アクティブ防振台 HWL TS-150

  • 袖机 (ライカ製) (W) 426 x (H) 750 x (D) 670 (mm)

クライオ オプション

  • クライオツールset (クライオツールベースプレ―ト、グリッドホルダ、セクションプレス、グリッド移送コンテナ含む)

  • LN2デュワー用供給システム

  • AFM試料ホルダー (インサート・ピックアップツール付, FC用)

  • AFM試料ホルダー用インサート (アルミ・スチール製)

  • AFM試料ホルダー用ピックアップツール

  • クライオスフェア (防霜グローブボックス)

  • 試料キャリア 懸濁試料用 (50ケ)

  • 試料キャリア 同心円タイプ (50ケ)

  • 試料キャリア 溝付きタイプ (50ケ)

  • マニュピレーター (シングル orダブル)
