高分解能 µCTによる3D受託分析開始 !


特長

  • 最高分解能 0.5 µm
  • 8K × 8K で高精細な3D解析
  • 2 µm以下の微細構造を可視化可能
  • 多検体連続測定対応

仕様

X線出力: 20 ~ 100 kV
(45 ~ 90 kV: 受託/デモ環境の設定値)
分解能 (Pixel, Voxel) : 0.5 ~ 100 µm
画像解像度: 512 × 512 ~ 8,192 × 8,192
最大測定領域: 50 mmΦ × 120 mm (高さ)
最大搭載試料サイズ: 100 mmΦ × 160 mm (高さ)

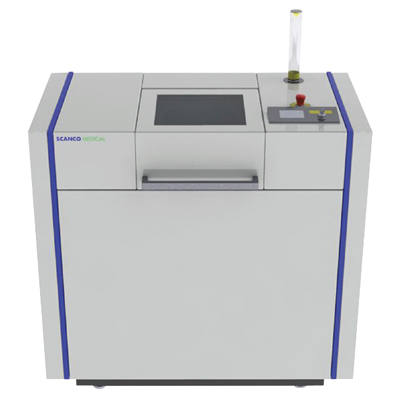

※ SCANCO Medical AG社製
X線マイクロCT装置

動画

◆上のボックス内の左下の再生ボタンをクリックするとムービーが始まります (約2分)◆

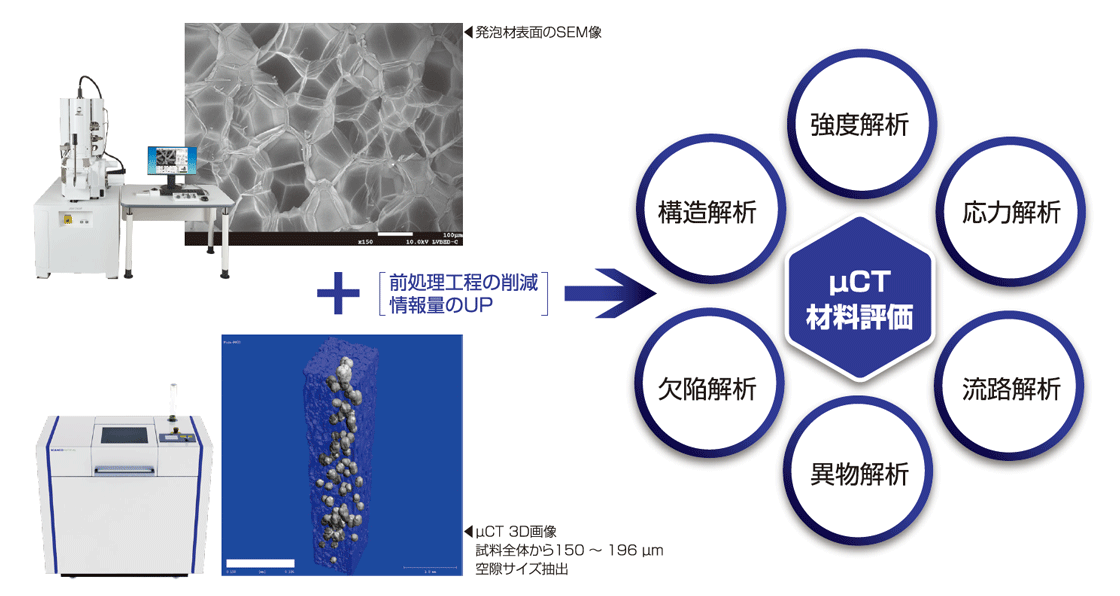

日本電子のご提案

TEMやSEMによる局所的な観察および試料の前処理に対して、µCTによる広範囲な構造の把握や材料の質の解析を加えることで、詳細観察における情報量のUPや前処理工程の削減が可能です。

μCT材料評価

Application Data

動画

音声付きアプリケーションデータ Vol. 2 - 引張試験編 -

音声付きアプリケーションデータ Vol. 2 引張試験編

お客様情報の入力後に動画ページへ移ります。

音声付きアプリケーションデータ Vol. 1 - ケーキ・ホイップクリーム編 -

音声付きアプリケーションデータ Vol. 1 ケーキ・ホイップクリーム編

お客様情報の入力後に動画ページへ移ります。

データ集

牛乳パック内接触状態 (3D解析)

牛乳パック内接触状態 (3D解析)

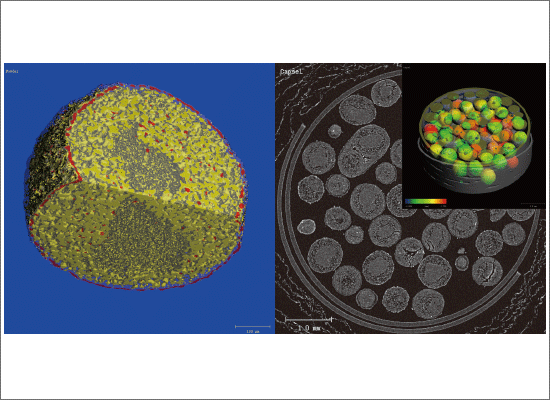

カプセル内薬剤粒子の3D構造及び粒径分布解析

カプセル内薬剤粒子の3D構造及び粒径分布解析

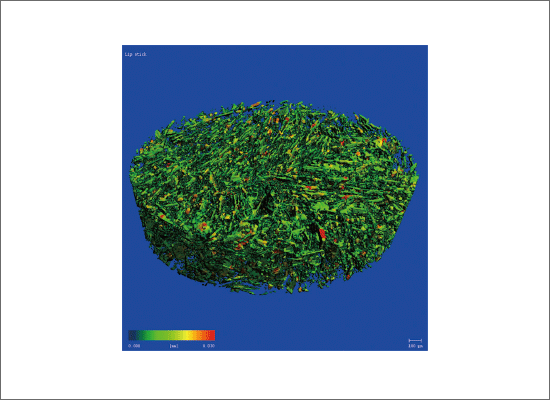

口紅内部ラメ材の幅分布 3D解析 (30µm 以上を赤で表示)

口紅内部ラメ材の幅分布 3D解析 (30µm 以上を赤で表示)

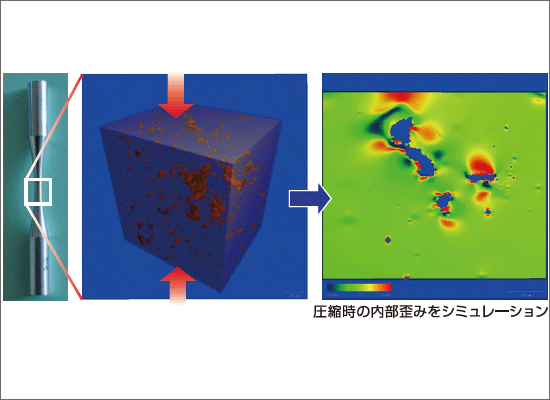

アルミニウム応力シミュレーション (有限要素解析)

アルミニウム応力シミュレーション (有限要素解析)

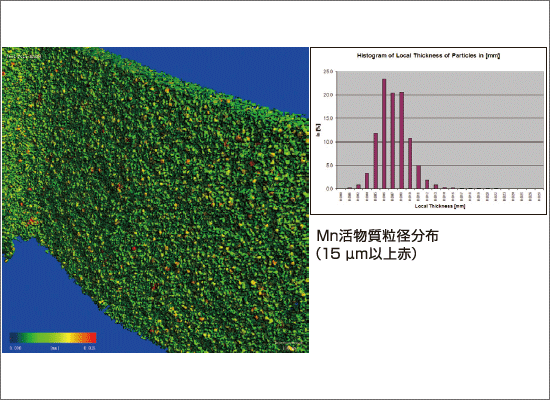

リチウムイオンバッテリー 正極材シート

リチウムイオンバッテリー 正極材シート

(15µm以上の活物質粒子を赤で表示)

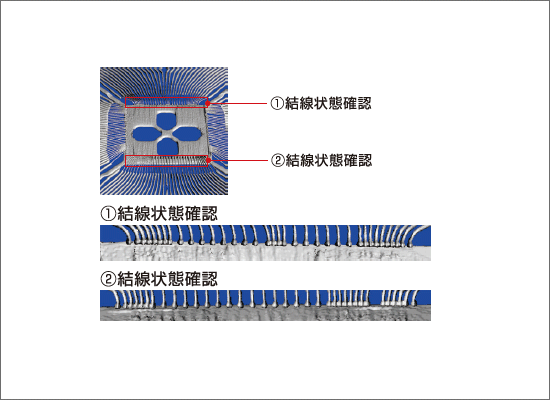

ICチップ結線状態の3D観察

ICチップ結線状態の3D観察

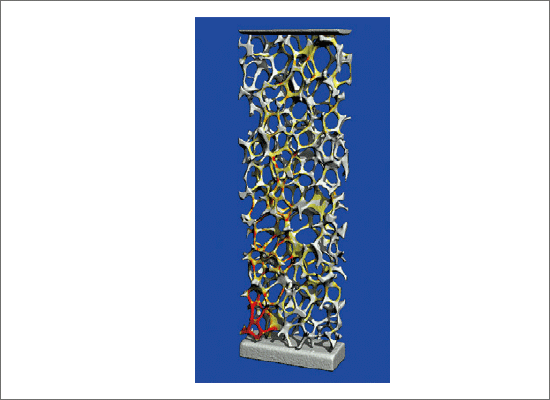

多孔質材料応力シミュレーション

多孔質材料応力シミュレーション

例: アルミニウム圧縮シミュレーション (高負荷部分を赤で表示)

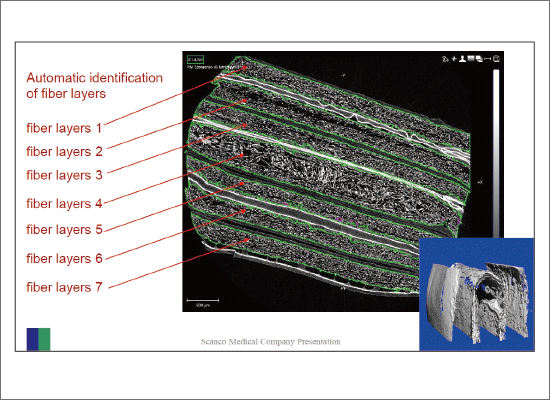

グラスファイバー・凝集繊維の自動抽出

カプセル内薬剤粒子の3D構造及び粒径分布解析
左: 設定範囲の凝集繊維を自動抽出
右: 凝集繊維の3D構築 (全体中の凝集繊維体積比率の算出が可能)

資料提供: SCANCO Medical AG社
