対応装置
電子顕微鏡関係
科学・計測機器サービス事業部 受託グループ
走査電子顕微鏡
走査電子顕微鏡(SEM)受託装置仕様
機種名 | GUN | 検出器 | Option | |
---|---|---|---|---|

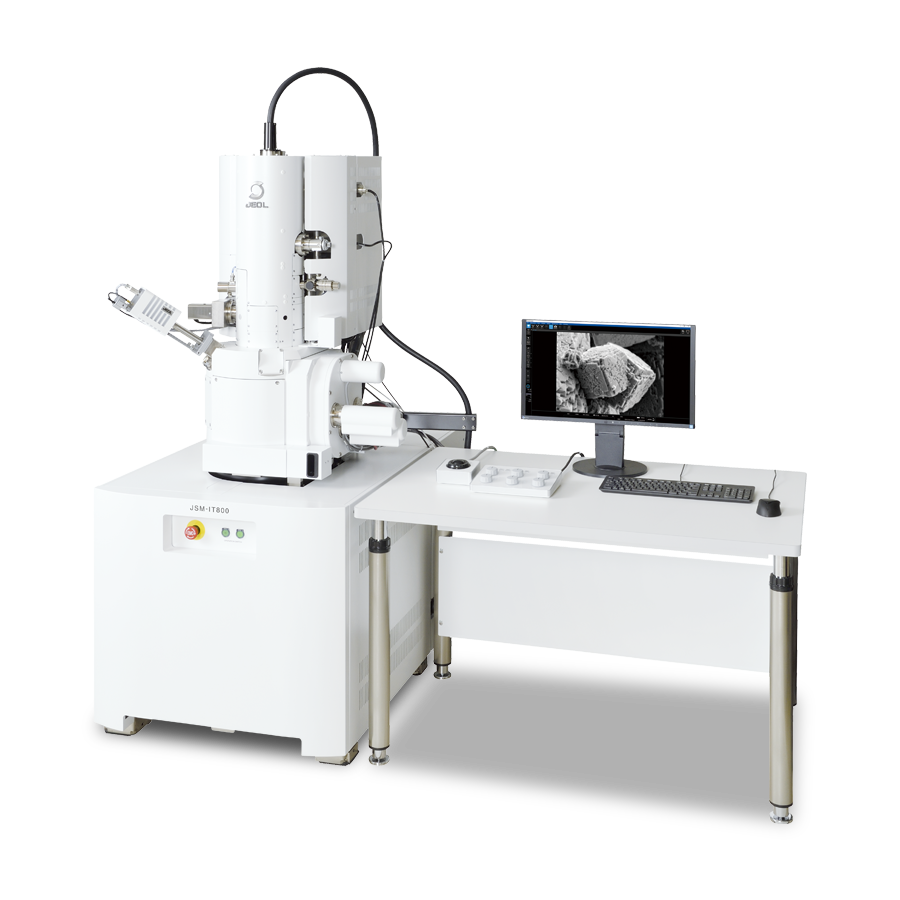

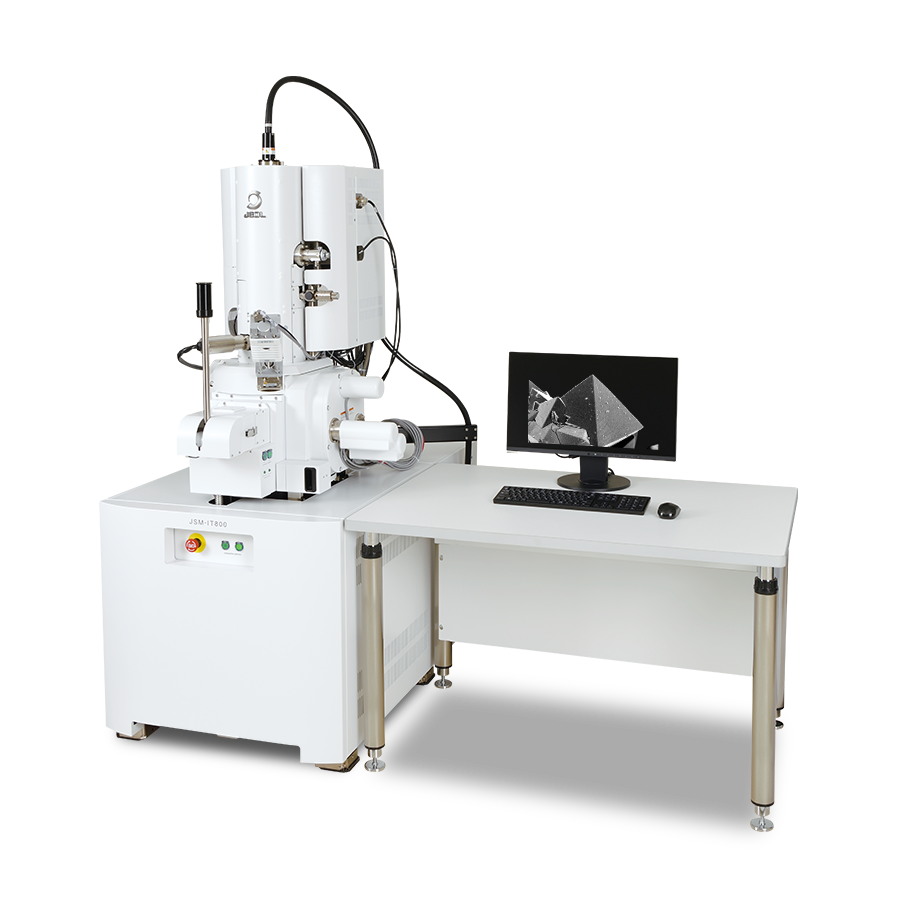

FE-SEM | JSM-IT800HL | Schottky | SED, RBED, UED, USD | 大気非曝露 EBSD検出器(EDAX社製 Velocity) 加熱ステージ 加熱冷却ステージ 引張ステージ 液中観察ホルダー |
JSM-7900F | Schottky | SED, RBED, UED, USD | 大気非曝露 引張ステージ 液中観察ホルダー |
|

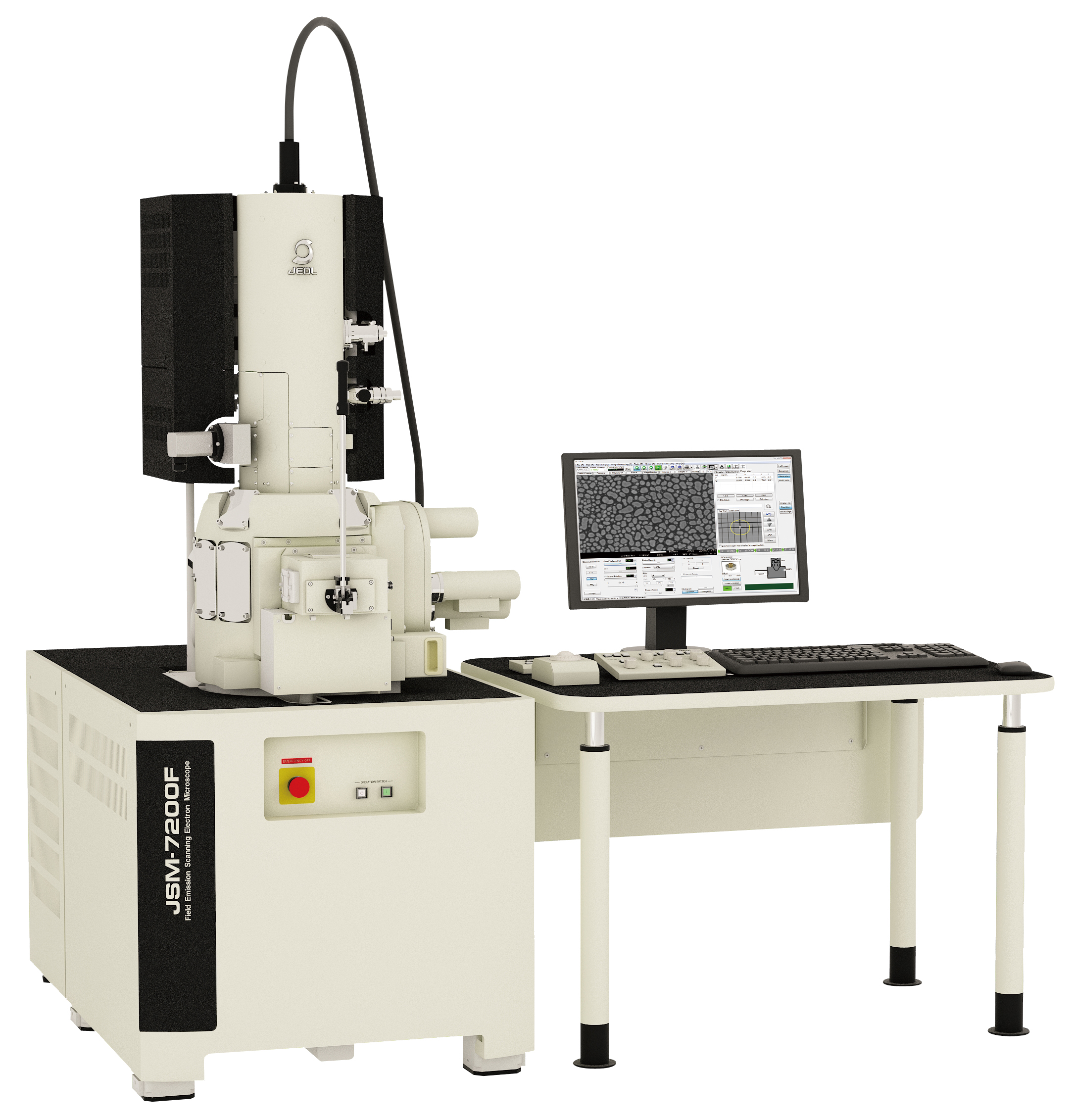

JSM-7200F | Schottky | SED, RBED, UED, USD | 大気非曝露 EBSD検出器(EDAX社製 Digiview) 加熱ステージ 加熱冷却ステージ 引張ステージ 液中観察ホルダー |
|

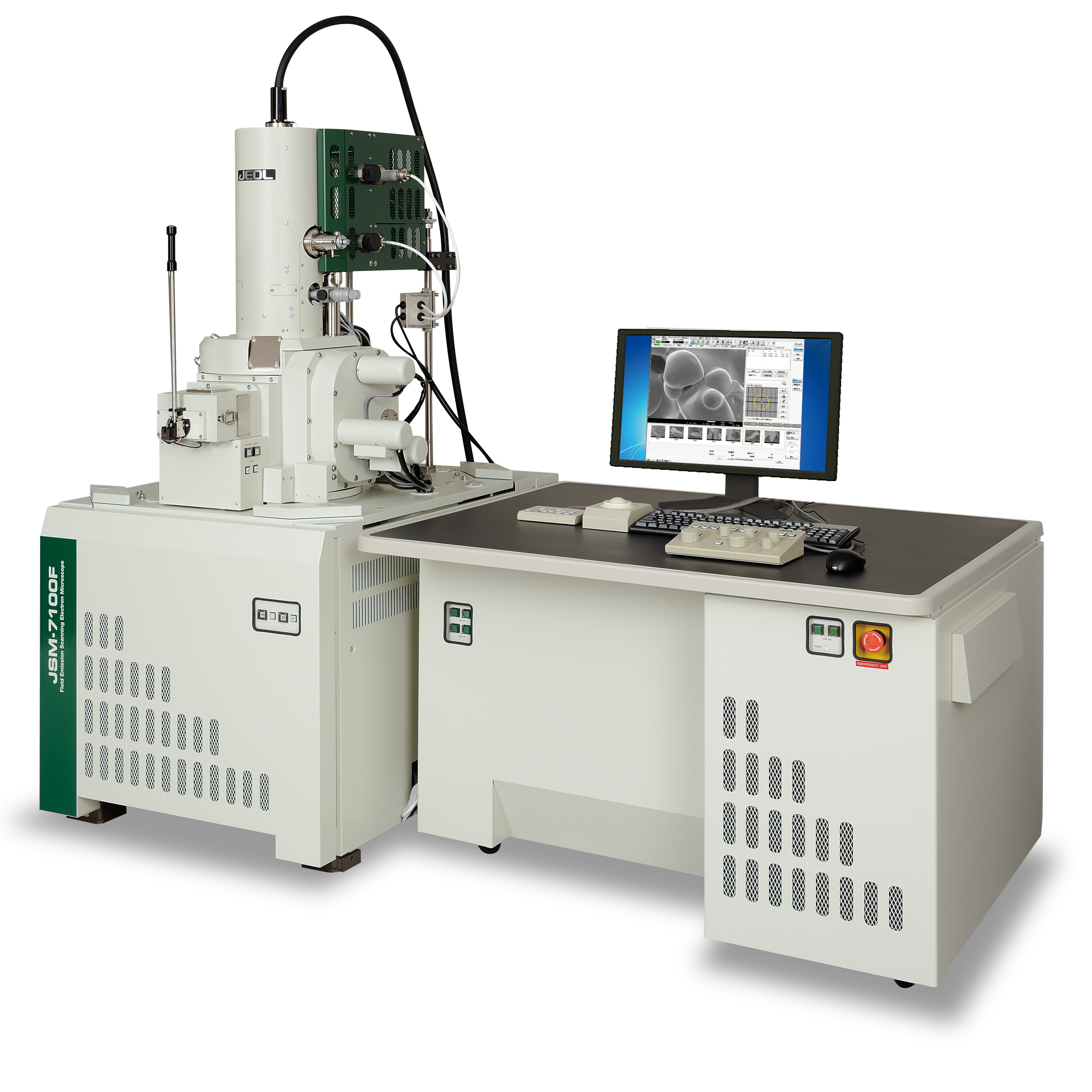

JSM-7100F | Schottky | SED, RBED, UED, USD, TED | 大気非曝露 クライオステージ 液中観察ホルダー |
|

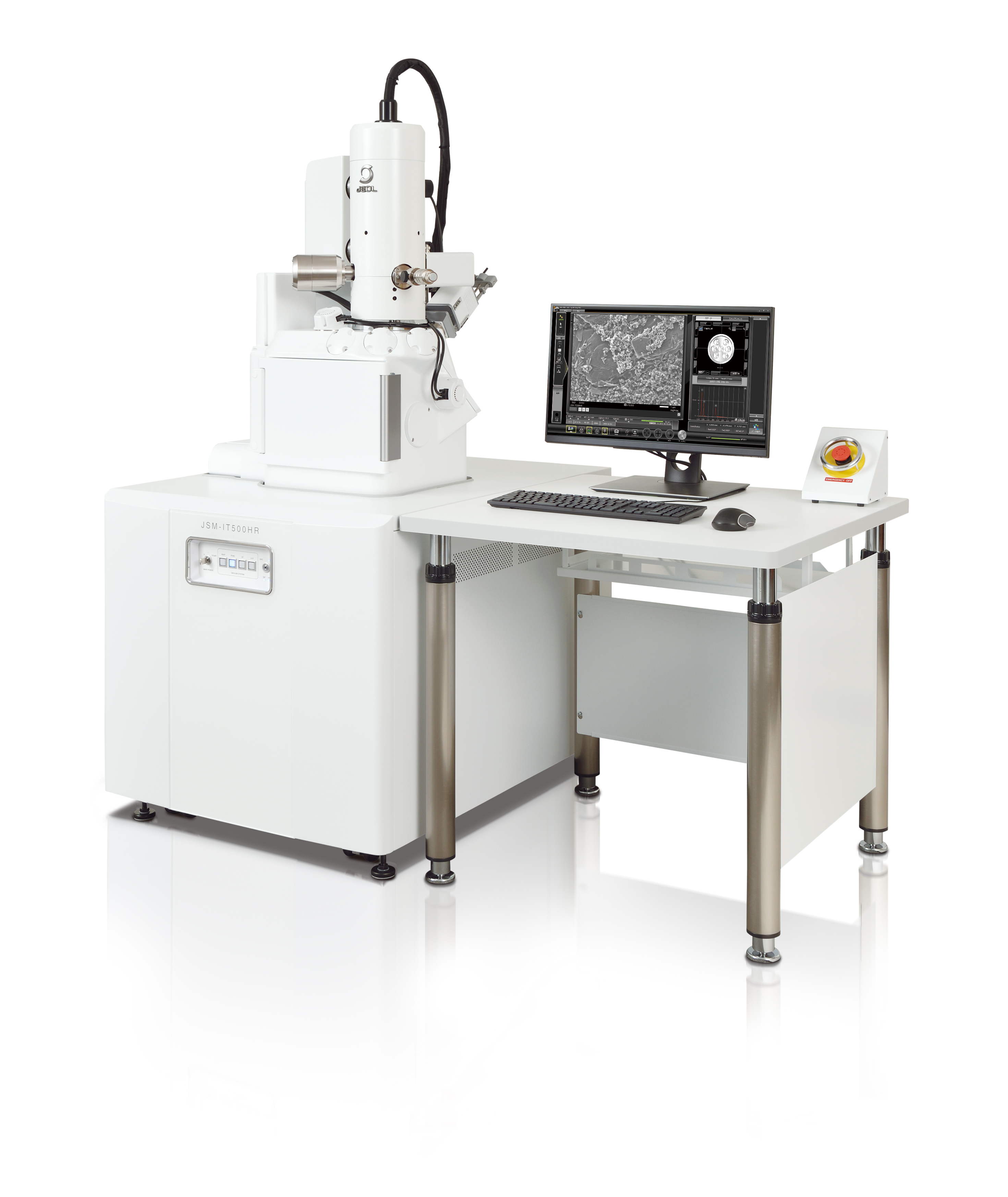

JSM-IT500HR/LA | Schottky | SED, BED | 液中観察ホルダー | |

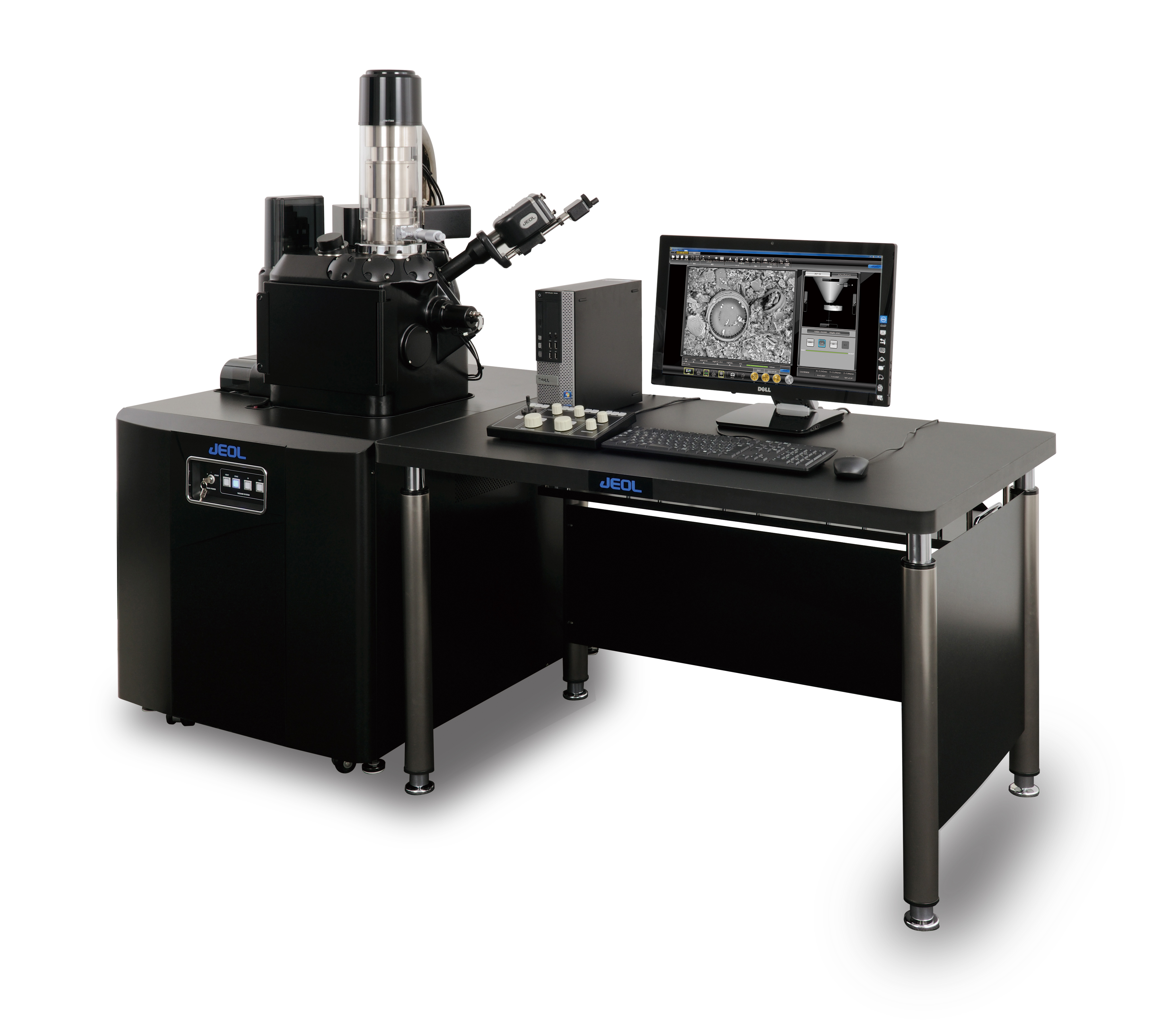

W-SEM | JSM-IT300LA | W | SED, BED | 液中観察ホルダー |
全機種に日本電子製EDS検出器(JED)を搭載。
SEM 特殊観察ステージ・ホルダー
加熱:TSLソリューションズ社製(室温~500℃、室温~1000℃)、Protochips 社製(室温~1200 ℃)
クライオ:日本電子製
加熱冷却:Deben 社製(±50℃)
引張:TSLソリューションズ社製(~1500N)
液中

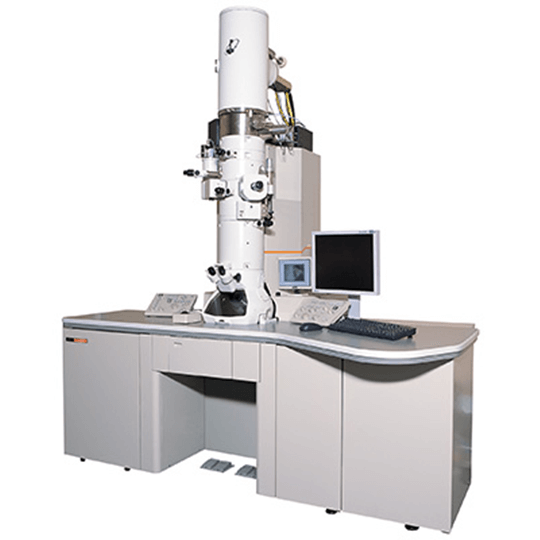

透過電子顕微鏡
透過電子顕微鏡(TEM)受託装置仕様
機種名 | GUN | 加速電圧 | Cs Corrector | カメラ | STEM 検出器 |
EDS検出器 analyzer |
option |
---|---|---|---|---|---|---|---|

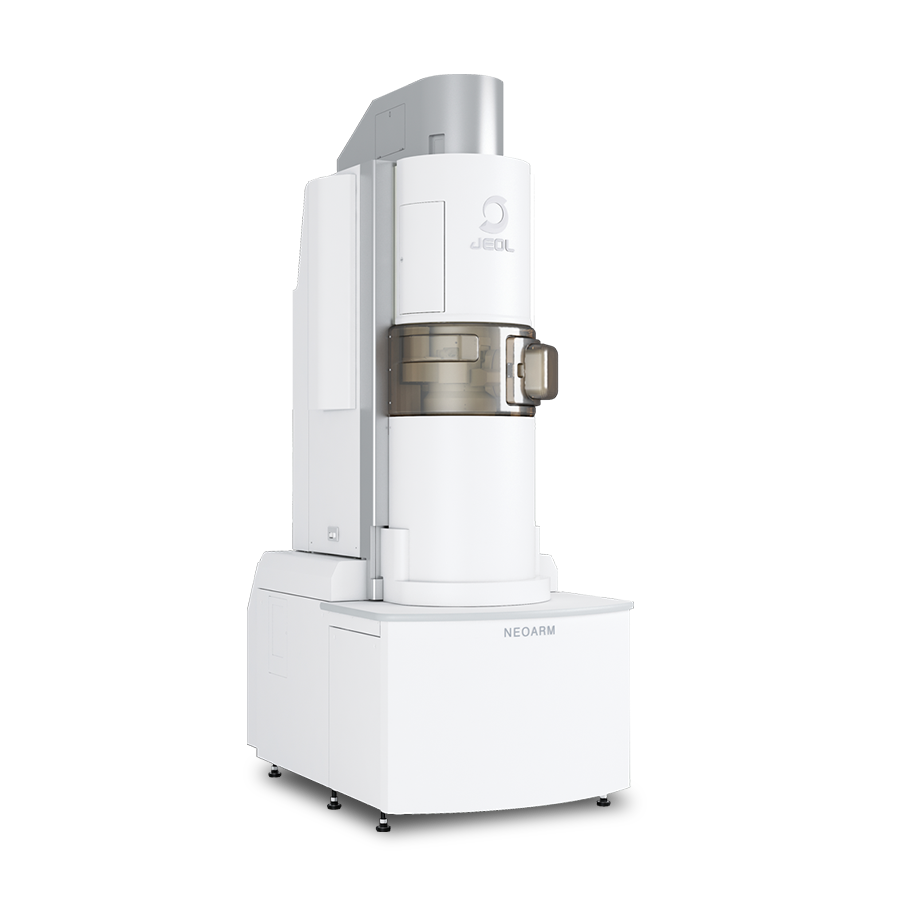

JEM-ARM200F NEOARMex (2024/11~予定) |
Cold-FEG | 200kV 120kV 80kV 60kV |
STEM | ClearView (Gatan社製) |
ADF ABF BF BEI |
158mm2(2本) JED |
Continuum ER with Stela(Gatan社製) EDM Basic(IDES社製) 4D-STEM(STEMx)(Gatan社製) 高速スキャンシステム(JEOL製) |
JEM-2100F | Schottky | 200kV | - | USC1000XP (Gatan社製) |
ADF BF |
100mm2(1本) JED |
ASTAR/Topspin(NanoMEGAS社製) |

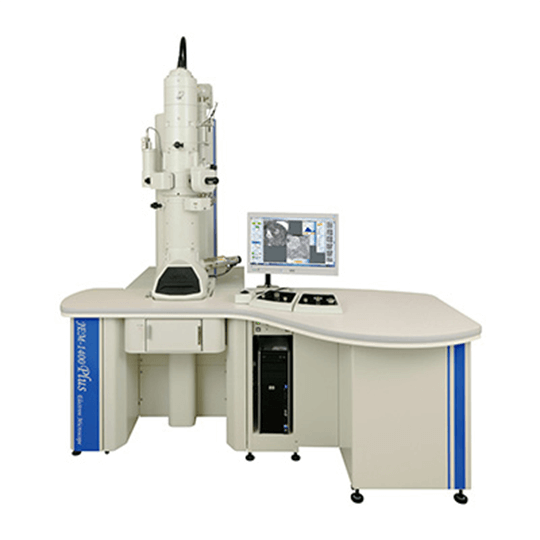

JEM-1400Plus | LaB6 or W | 120kV | - | Flash CMOS camera (JEOL製) |
- | - | - |
特殊ホルダー
加熱:Fusion DT/Protochips社製/室温~1200℃
冷却:Gatan636/Gatan社製/室温~液体窒素温度
液中:Poseidon200/Protochips社製
非曝露観察:非曝露トランスファーホルダー/JEOL製
非曝露冷却観察:Double Tilt LN2 Atoms Defend Holder/Melbuild社製
3次元構造解析トモグラフィ:TEMography/SIF社製
電子プローブマイクロアナライザ(EPMA)
電子プローブマイクロアナライザ(EPMA)受託装置仕様
機種名 | GUN | EDS検出器 | Option |
---|---|---|---|

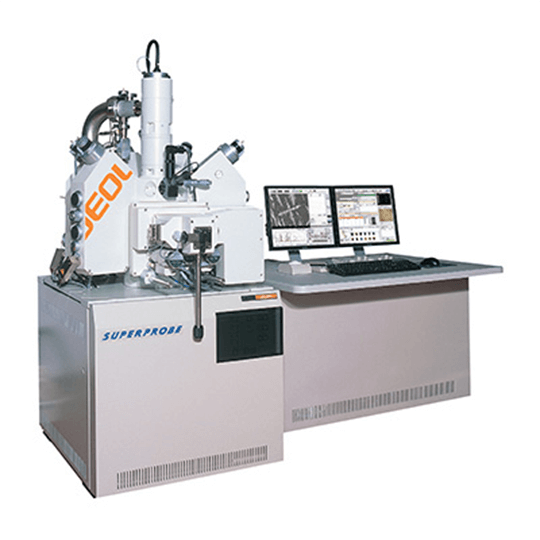

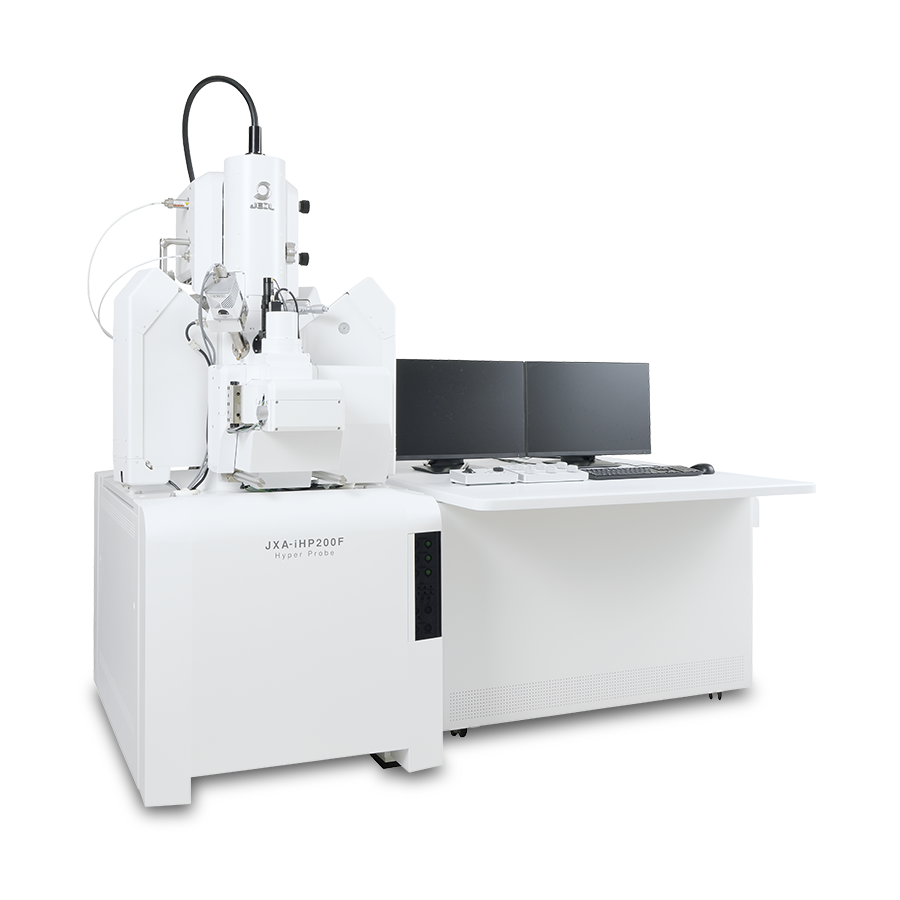

JXA-iHP200F | Schottky | 30mm2 | 大型LNT※ |
JXA-8230 | W | 10mm2 | 大型LNT※ 透過照明 |
大型LNTは液体窒素トラップで微量Cの分析に使用します。
In-situ観察などの特殊観察・分析は、基本的に非対応です。

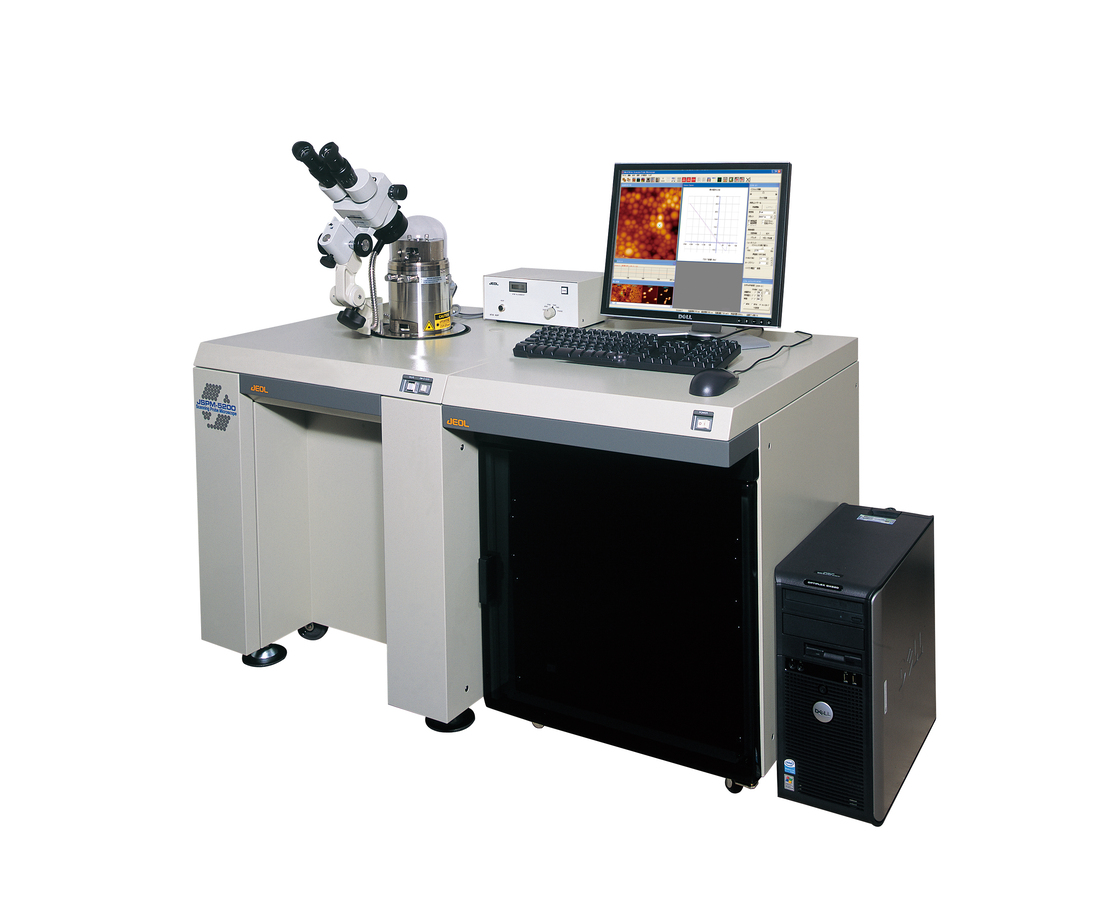

走査プローブ顕微鏡
オージェマイクロプローブ(Auger)
機種名 | GUN | アナライザー | エネルギー分解能 | 備考 |
---|---|---|---|---|

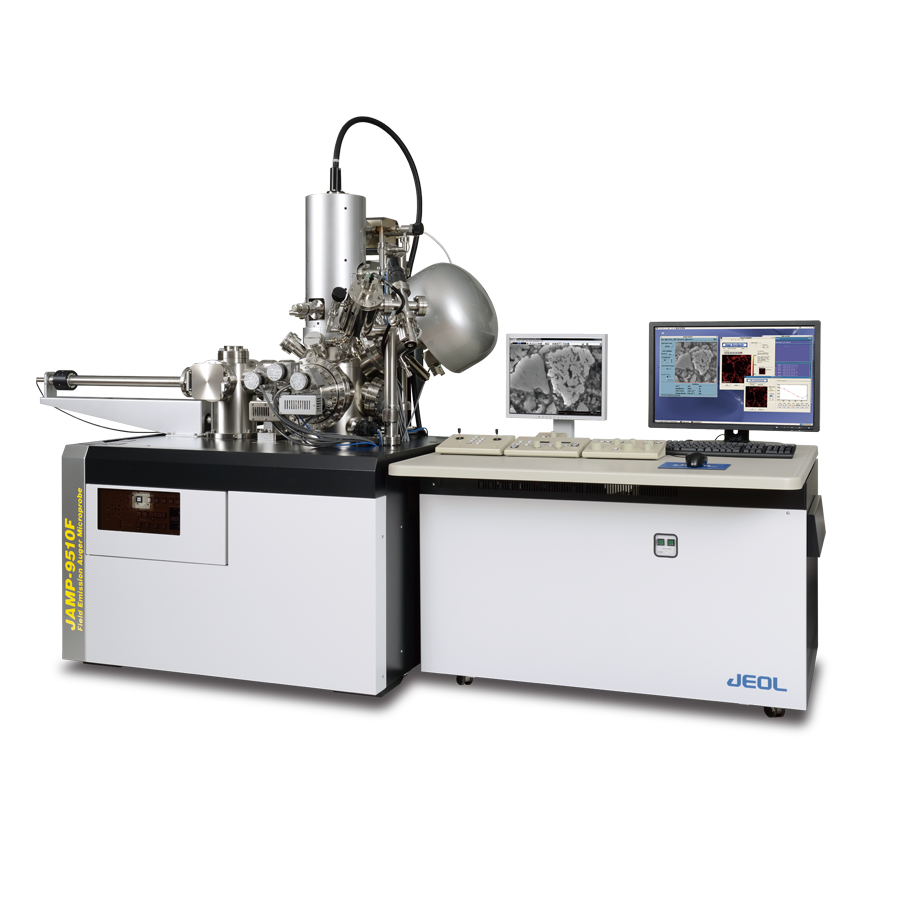

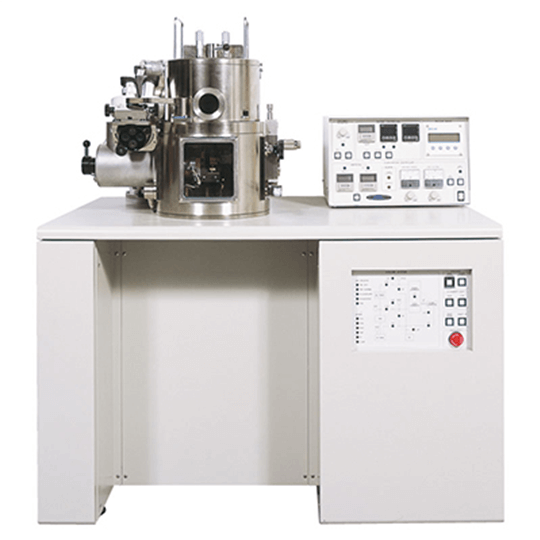

JAMP-9510F | Schottky | 静電半球型 | CRRモード: ΔE/E 0.05~0.6% CAEモード:可変 |
イオン銃 REELS 大気非暴露 絶縁物 |
集束イオンビーム加工観察装置(FIB)
集束イオンビーム加工観察装置(FIB)受託装置仕様
機種名 | GUN(SEM) | 検出器 | GIS | Option |
---|---|---|---|---|

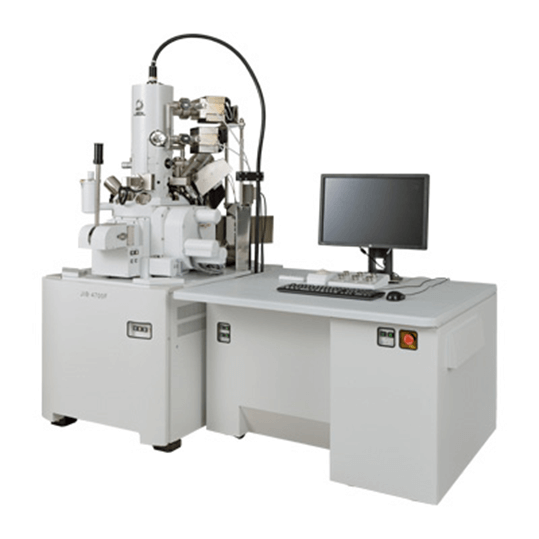

JIB-4700F | Schottky | RBEI | C, W | OmniProbe400(Oxford Instruments社製) 大気非曝露 |

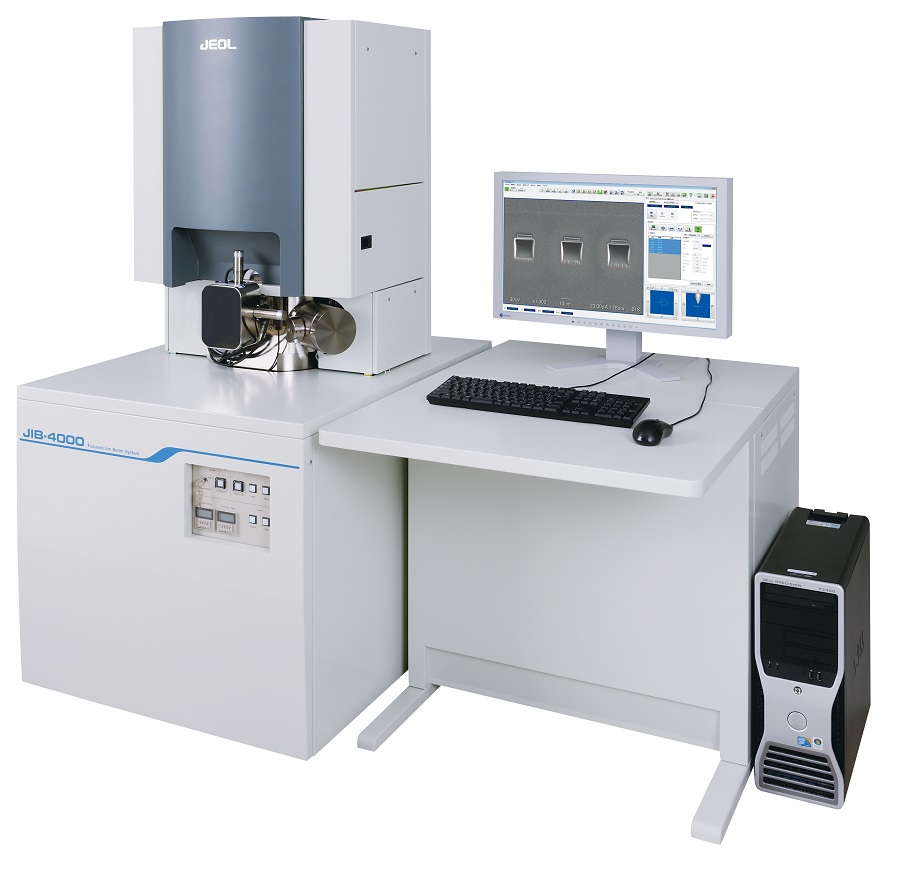

JIB-4000 | - | - | C | - |

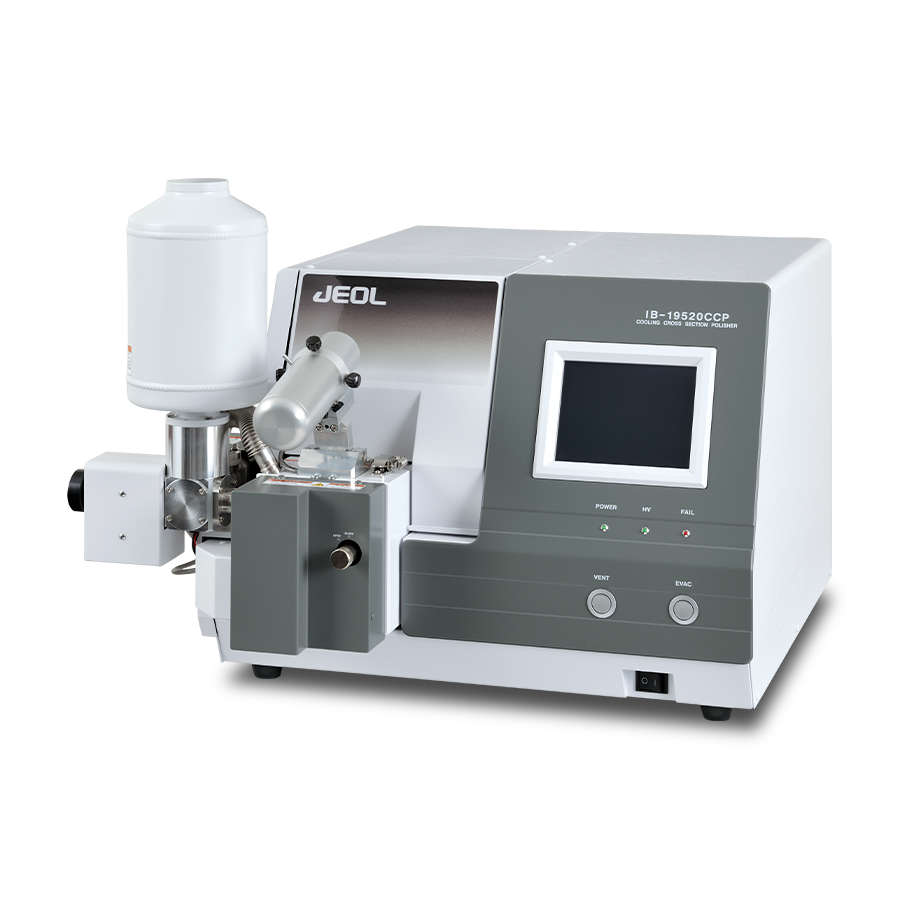

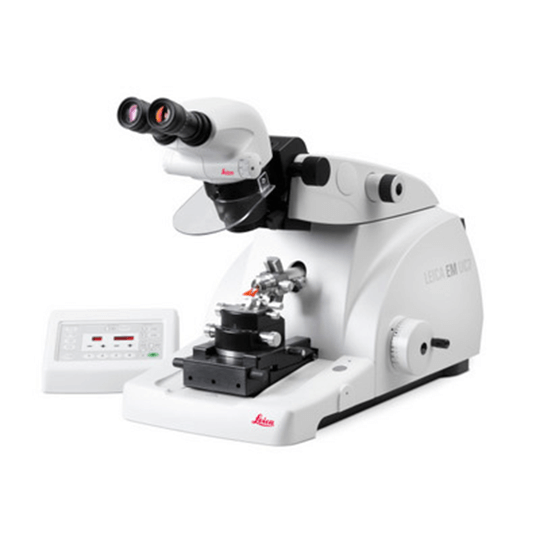

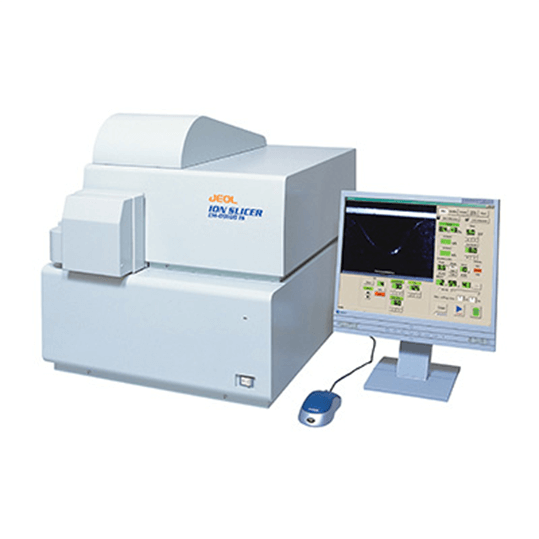

その他周辺機器
電子顕微鏡関係お問い合わせ先
科学・計測機器サービス事業部
受託グループ
お申し込みにはJEOL Solutions への会員登録が必要です。
非会員の方はこちらからお問い合わせください。
質量分析(MS)
SI営業本部 ソリューション推進室 受託分析推進グループ

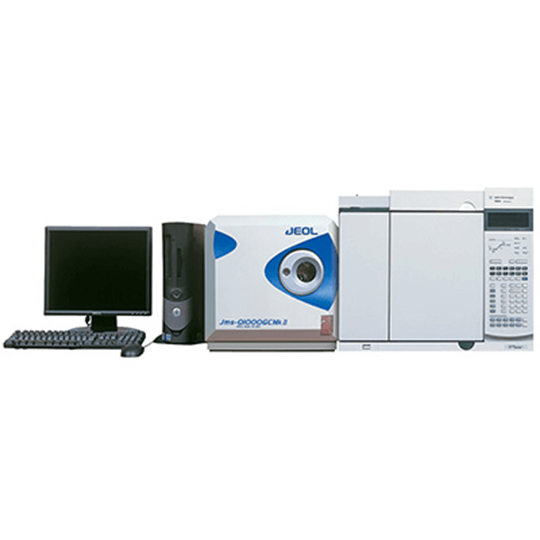

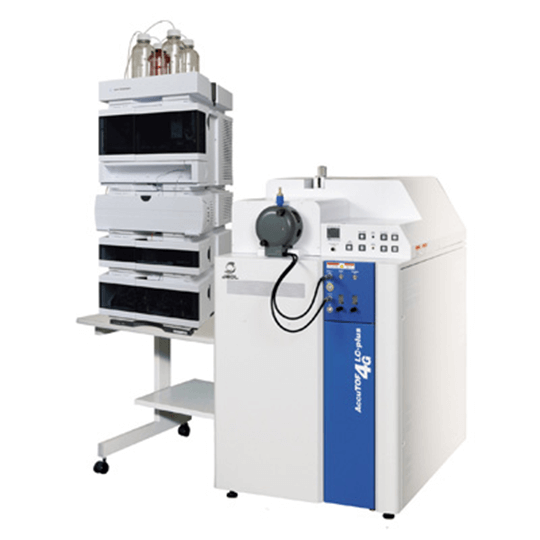

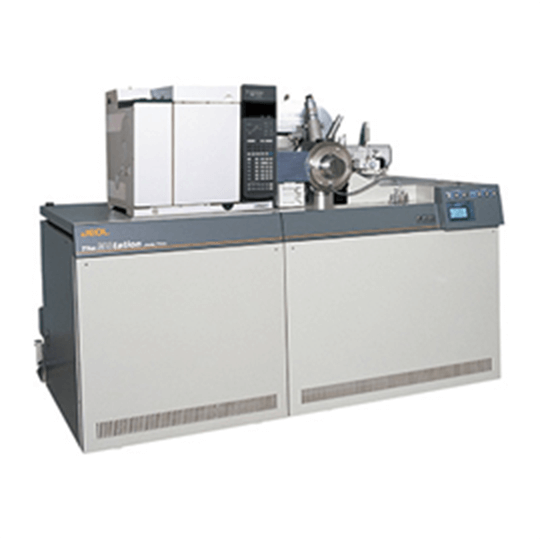

質量分析計
質量分析 (MS)
SI営業本部 ソリューション推進室
お申し込みにはJEOL Solutions への会員登録が必要です。
非会員の方はこちらからお問い合わせください。
核磁気共鳴(NMR)

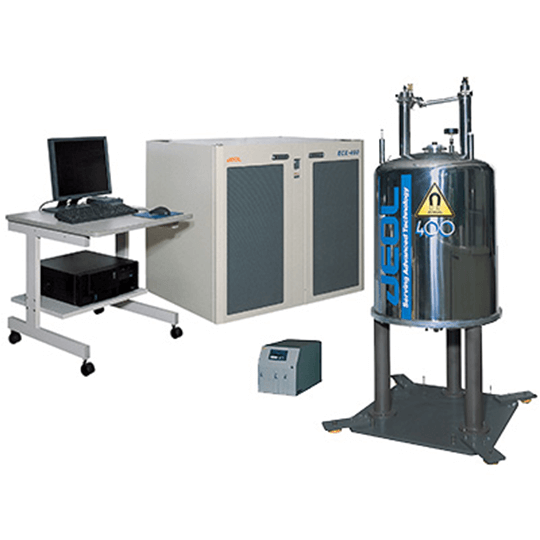

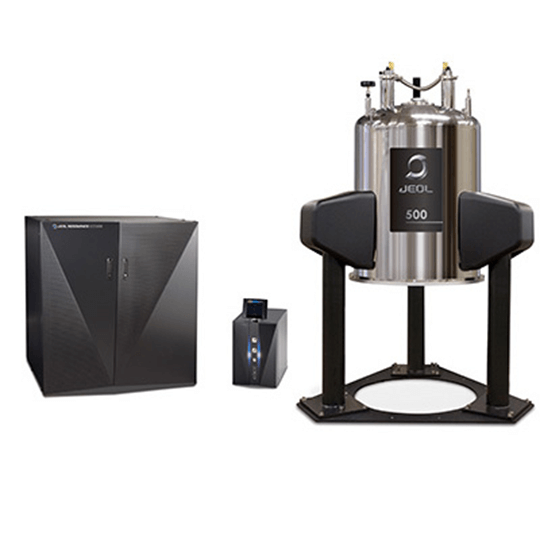

核磁気共鳴装置
核磁気共鳴装置 (NMR)
SI営業本部 ソリューション推進室
お申し込みにはJEOL Solutions への会員登録が必要です。
非会員の方はこちらからお問い合わせください。
お客様の試料をお預かりして測定いたします。また、各種分析手法のご相談にも対応いたします。
解析はしておりません。
