格子面(結晶格子面)

lattice plane (crystal lattice plane)

結晶では、原子で作られる面が互いに平行に等間隔で並んでいるので、結晶は原子面の集合体と考えることができる。さらに、結晶では、しばしば原子位置が異なったり、原子種が異なる原子面が周期的に積み重なっている(図1)。一連の等価な面の集合を(結晶)格子面という。等価な面と面の間隔を面間隔という。結晶では、方位の異なる多数の格子面を考えることができる。
結晶による電子の回折現象として現れる回折斑点は、一連の結晶格子面からの電子線の反射と考えることができるので、回折斑点の指数と格子面の指数は1対1に対応する。

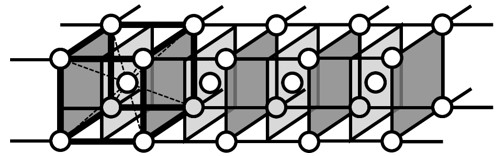

図1：体心立方構造の結晶格子面。二種類の面が水平方向に周期的に並んで結晶格子を作っている。第1の面と第2の面では、原子の位置が異なっている。

Since in a crystal, the planes composed of atoms are aligned in parallel and with an equal distance, a crystal is regarded as an assembly of atomic planes. Further, in a crystal, atomic planes with different atomic positions and different atomic species can stack periodically (Fig. 1). Then, a series of equivalent planes is termed a “(crystal) lattice plane”. The distance between the neighboring equivalent planes is called the “spacing of the plane”. In a crystal, many sets of lattice planes with different orientations can be considered.
Diffraction spots, which appear due to diffraction of electrons by a crystal, can be considered as reflections of the electron beam from a series of crystal lattice planes. Thus, the indices of the diffraction spots correspond directly to the indices of the lattice planes.

Fig. 1. The crystal lattice planes of the body-centered cubic structure. Two types of crystal planes are periodically aligned in the transverse direction to form a crystal lattice. The positions of the atoms are different on the first and second planes.
