ストロボ波形モード

stroboscopic waveform mode

[目次：観察手法]

ストロボSEMの観察モードの一つ。試料上の選択した個所に電子プローブを止めたまま、照射する位相を1周期毎に少しずつずらしていくと、オシロスコープの時間軸を拡大するような感じで、周期現象の動作波形を観測することができる。電子プローブを連続的に照射したまま、信号の取り込みを1周期毎にずらしても同様のことができる。

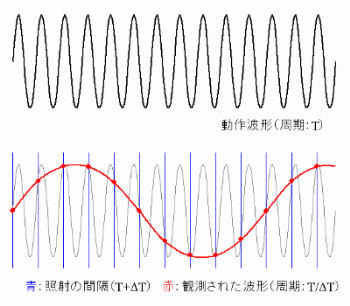

下図は、周期Tを持つ動作波形を観察するのにT+ΔTの周期で電子プローブを照射した場合を示したもので、T/ΔTの周期を持つ波形として観測される。
