JEM-1400Flashはバイオロジーからナノテクノロジー、ポリマー、最先端材料に至るまで幅広い分野で活用され用途を多岐に広げています。中でも生物分野をはじめ高分子材料研究、医薬品、病理切片、ウイルス、蛍光顕微鏡でマーキングを施した試料等では、まず低倍率観察で組織や構造、位置、視野の全体的な様子を確認し、その上で注目する微細な構造を高倍率で詳細に観察をしていくというフローが多く、近年この一連の観察フローをより簡単に、スループット良く、ハイスピードでデータを取得したいというニーズが高まっております。
JEM-1400Flashはこのニーズに応えるため、高感度sCMOSカメラや超広視野モンタージュシステム、さらには光学顕微鏡画像と電子顕微鏡のリンク機能を拡張させた加速電圧は120kVの新しい透過電子顕微鏡です。

特長

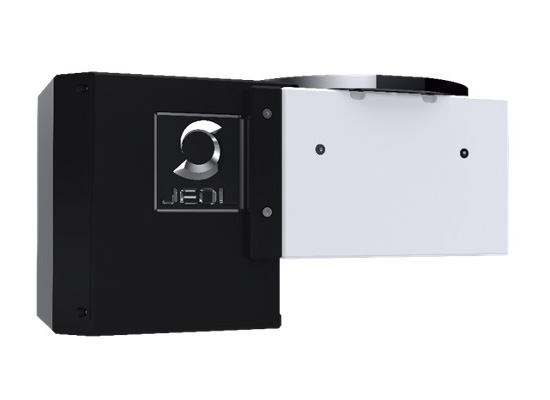

高感度sCMOSカメラ 瞬Flashカメラ

JEOL製高感度sCMOSカメラです。高フレームレート(高速な撮像レート)かつ読み出しノイズが低いので、スループットが良くノイズの少ない鮮明で高精細な画像を取得できます。

新機能 超広視野モンタージュシステム Limitless Panorama(LLP)

従来の電磁視野移動による視野移動手段に加え、ステージ駆動も使用することができるモンタージュシステムを本体に標準搭載しました。これにより、超広域のモンタージュパノラマ画像を簡単に撮影することができ、フィルムに匹敵する広視野・高精細画像の取得が可能です。
また、上記の高感度sCMOSカメラ 瞬Flashカメラとコラボレーションすることで取得画素数の制限が無くリミットレスな広域パノラマ写真を自動で撮影をすることが可能となりました。

新機能 光学顕微鏡画像リンク機能 Picture Overlay

光学顕微鏡などであらかじめ取得したデジタル画像を電子顕微鏡像に重ねて表示することができます。これにより光学顕微鏡で観察した蛍光箇所の高分解能観察を容易に行うことが可能です。

新デザイン ピュアホワイトカラーとLEDランプのコラボレーション

JEOLのブランドカラ―であるピュアホワイトを基調とした洗練されたフォルムの外観デザインを新たに採用しました。操作部にはLEDランプによる操作パネルを配し、皆様がより安心して操作を頂ける様、雑多な配置ではなくシンプルな制御配置を致しました。
また、操作GUI画面も眩しすぎない様にとブラック基調の新GUIを採用しました。

関連リンク

  • お知らせ (2020/6/29)

仕様・オプション

分解能 0.2 nm (HC) 0.14 nm(HR)
加速電圧 10-120 kV
倍率 ×10~×1,200,000(HC)、 ×10~×1,500,000(HR)
最大試料傾斜角 ±70° ※オプションの高傾斜ホルダが必要です。
最大試料装填数 4個  ※オプションの4連試料ホルダが必要です。
真空排気系 TMP

カタログダウンロード

アプリケーション

試料作製法

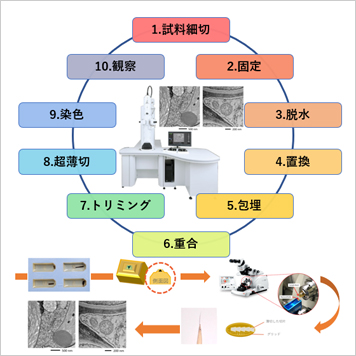

JEM-1400Flashによる生物試料の観察-試料作製から観察までの流れ-

生物試料を観察するまでの流れについて、植物組織を用いた例を示し、JEM-1400Flashにより得られるデータをご紹介します。

SiN Window Chipとその応用

SiN Window Chipを用いた広域観察

SiN Window Chipと自動モンタージュシステム「Limitless Panorama (LLP)」機能を使って、超広域・高精細画像を取得しました。

マウス腎臓の超広域透過電子顕微鏡像

自動モンタージュシステム「Limitless Panorama (LLP)」機能を使って、SiN Window Chip上に載せたマウス腎臓の超広域・高精細画像を取得しました。

トナー中の蛍光を発する微粒子の特定

精度よく画像を重ね合わせることができるon chip CLEMを用いることで、蛍光を発する微粒子を容易に特定し、詳細なTEM観察を行うことが できます。

ゾウリムシに取り込まれた金粒子

金粒子を含む培養液で培養したゾウリムシをLMとTEMで観察し、両画像を重ね合わせました。オレンジ色の発光部のみに金粒子を観察できます。

HeLa細胞中のTOM-20の局在観察

TOM-20抗体を反応させたのち、金ナノ粒子で標識された二次抗体を反応させました。LMと 同一視野をTEM観察すると、金ナノ粒子はミトコンドリア膜上に局在することがわかります。

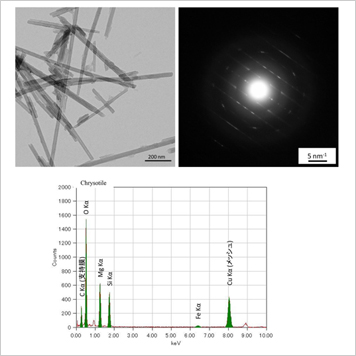

アスベスト/高分解能TEM像

アスベストの分析

アスベストは、その線維状の形態および電子回折、元素組成の違いによって同定することができるため、TEMを使えば、1本の繊維からアスベストを識別することができます。

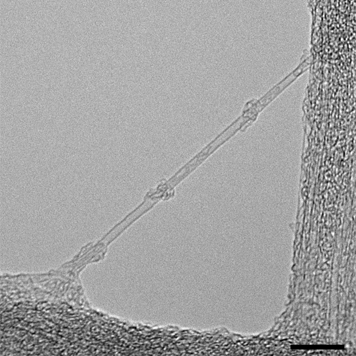

JEM-1400Flashによる高分解能TEM像

極低倍率から高倍率までスムーズに倍率変更が可能な光学系を有するJEM-1400Flashで高分解能TEM像を取得しました。

ギャラリー

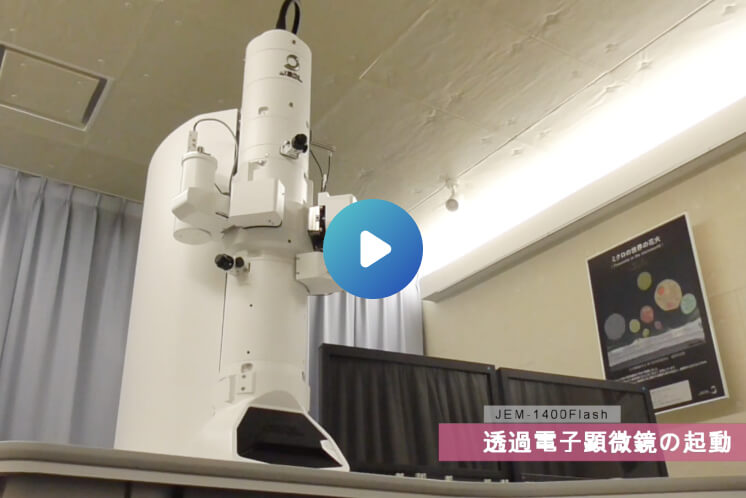

透過電子顕微鏡の起動

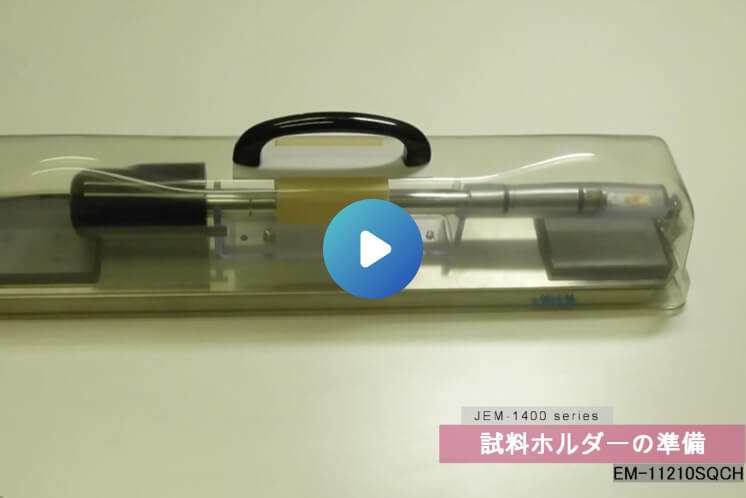

試料ホルダーの準備

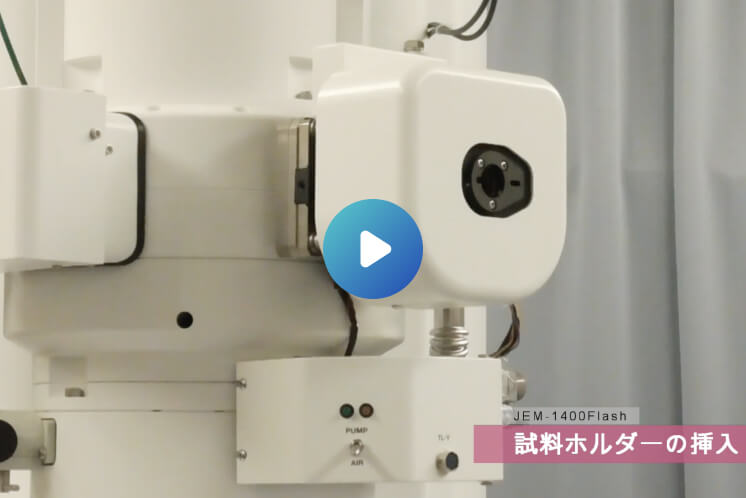

試料ホルダーの挿入

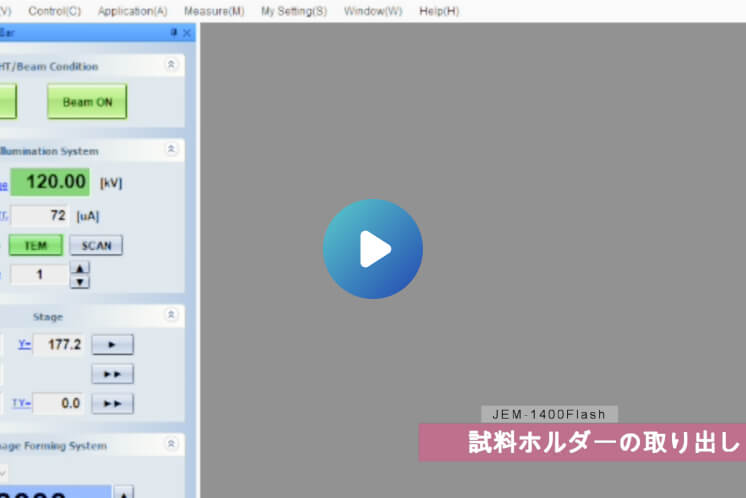

試料ホルダーの取り出し

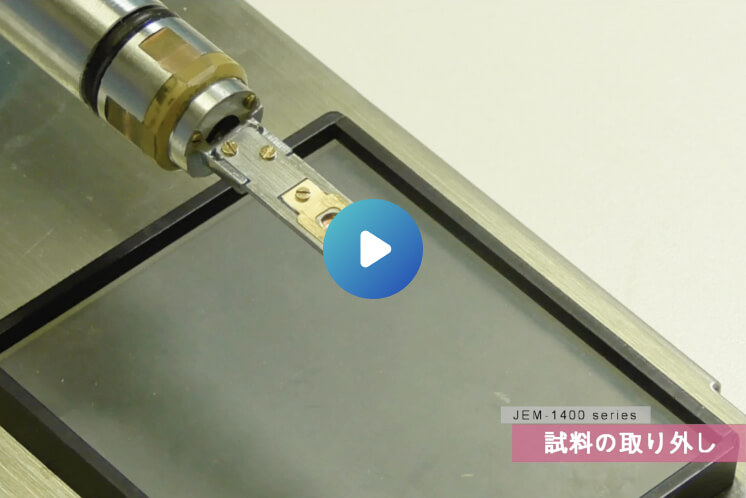

試料の取り外し

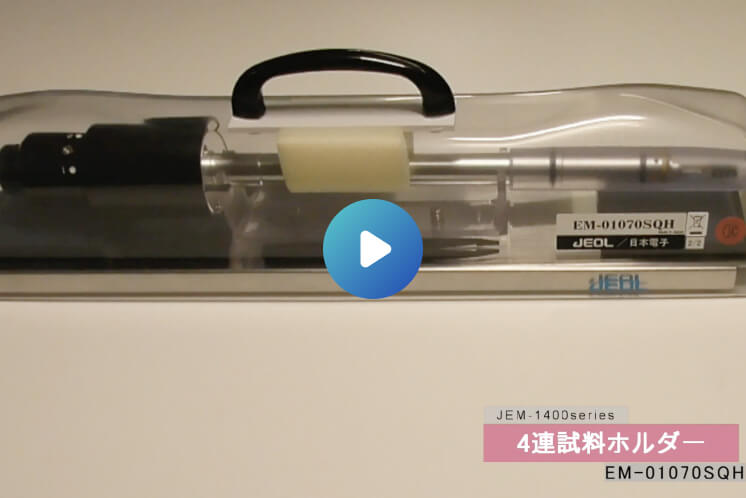

4連試料ホルダー

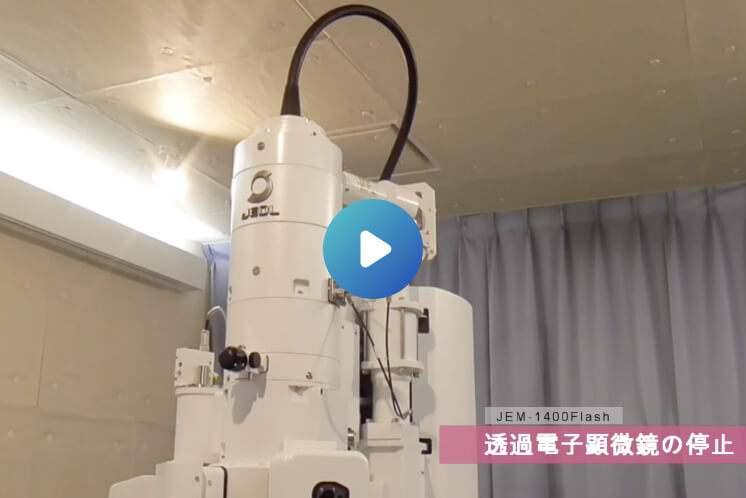

透過電子顕微鏡の停止
