特長

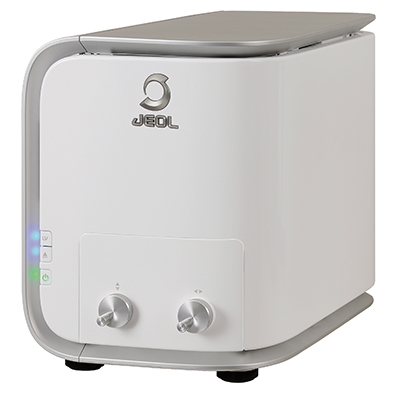

高真空モード/低真空モード標準搭載。EDS（オプション）を付ければ、試料を無処理で観察・分析できます。操作はマウスはもちろん、タッチパネルで直感的に行えます。設置スペースも小さい卓上SEMです。
製造現場に一台あれば、その場で問題解決の糸口が見つけられます。
異物が観えたら、
それが何なのか知りたいよね★
-
-
♠ 光学顕微鏡で見えた異物
材料の混入物？
製造ラインの混入物？
外からの混入物？
ろくまるくん

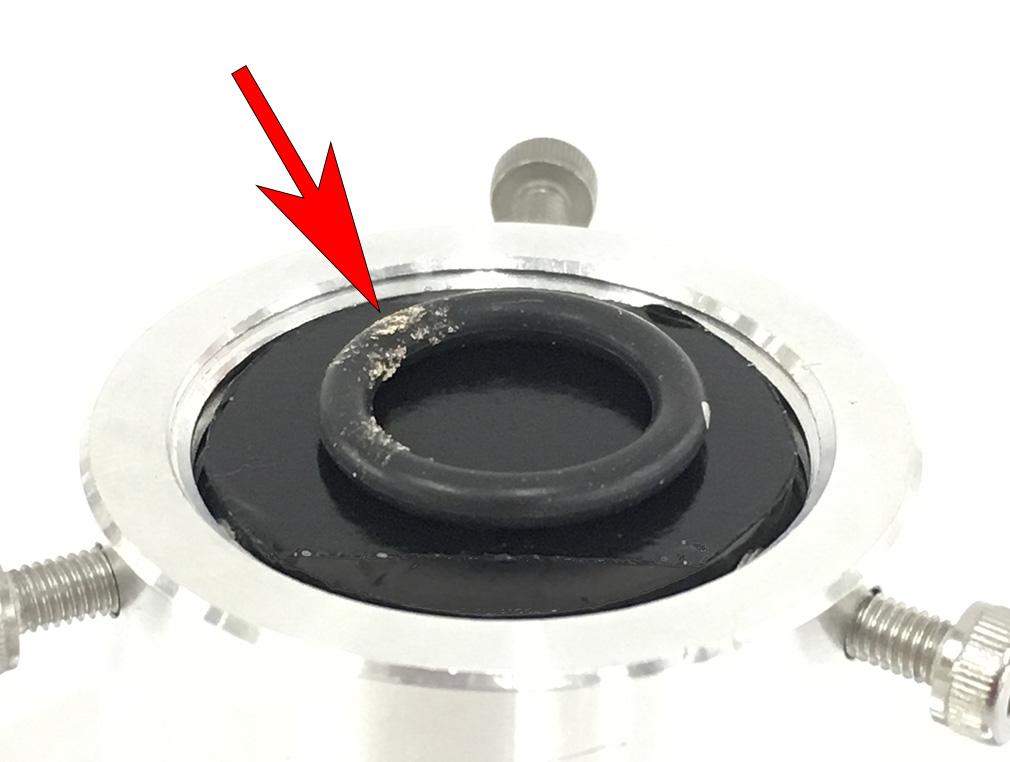

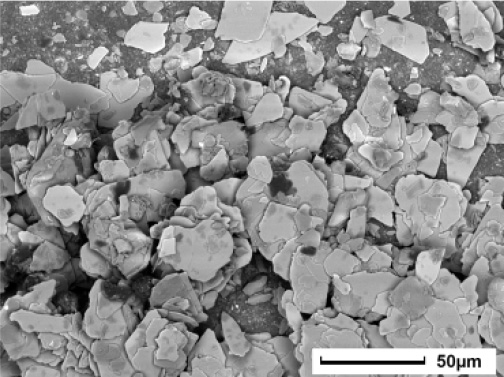

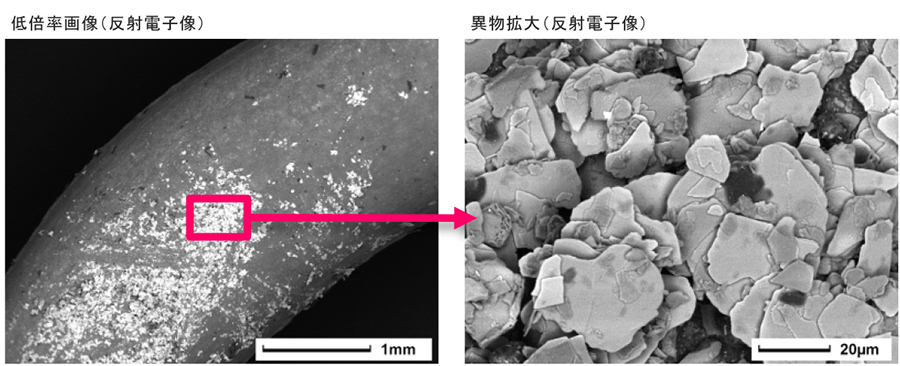

試料：白色異物が付着したOリング♠ そのまま無処理でSEM観察SEMで詳細観察すると、板状の粉体であることが判明しました！
試料：白色異物が付着したOリングSEMって大変そう？
そんなことないで！無処理で
簡単に観察できるんやで！

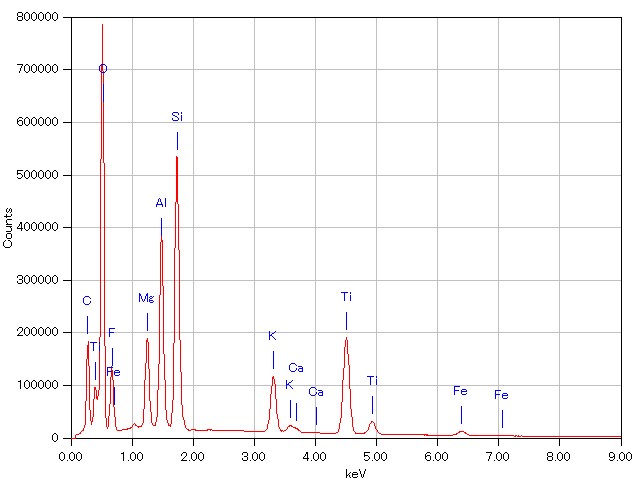

でんげんくん♠ EDS分析分析の結果、白い粉はタルクや酸化チタン等でした。
今回の異物は化粧品（人的ミス）であることが分かりました。
EDSをつければ、元素分析ができるの。
元素の分布もわかるのよ！

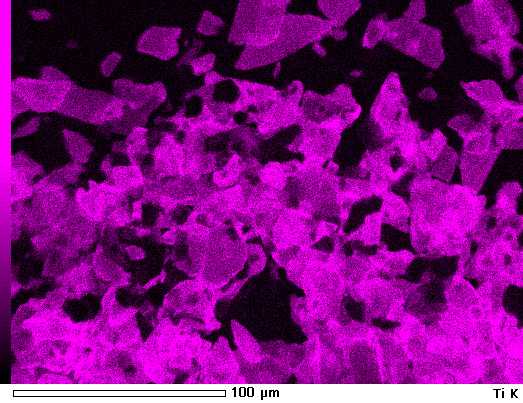

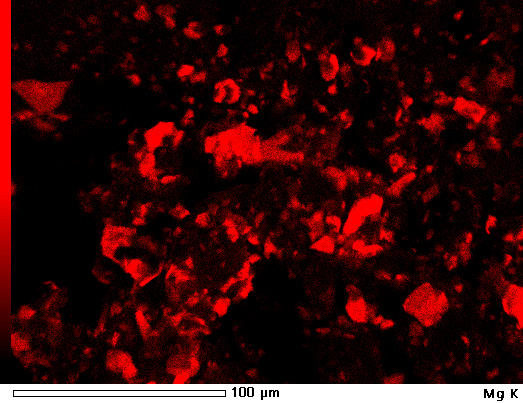

ぽんぴょん元素マップ
試料: 白色異物が付着したOリング
-
光学顕微鏡で
見えないものを観たい★
-
-
♥ 光学顕微鏡で見えた粉
詳細な形状・大きさを知りたい！

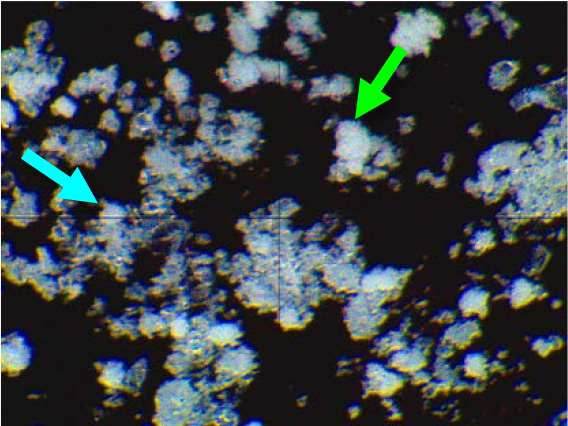

光学顕微鏡では、黄緑矢印と水色矢印の粒子は同じに見えます。

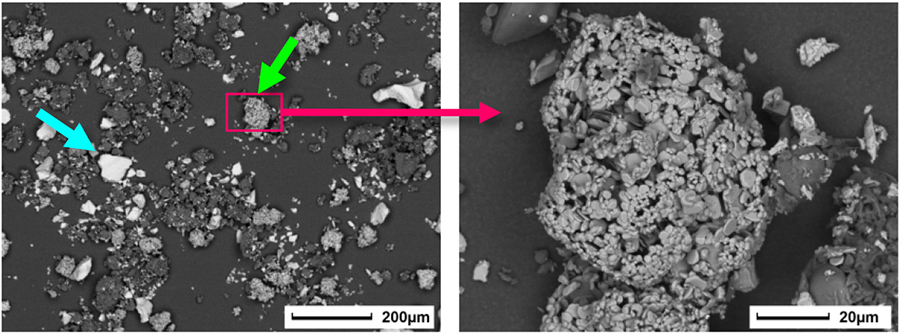

♥ SEM観察結果SEMの反射電子像では、黄緑矢印と水色矢印の粒子は成分が異なっているのが分かります。
反射電子像（光学顕微鏡と同一視野）
拡大したら、黄緑矢印の粒子は
小さい粒子が固まってできている
様子が分かるね！♥ EDS分析結果元素分析結果から、黄緑矢印の粒子にAl、水色矢印の粒子にSiが多く含まれることが分かりました。

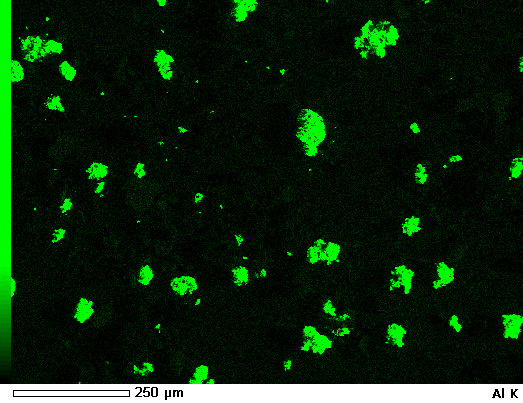

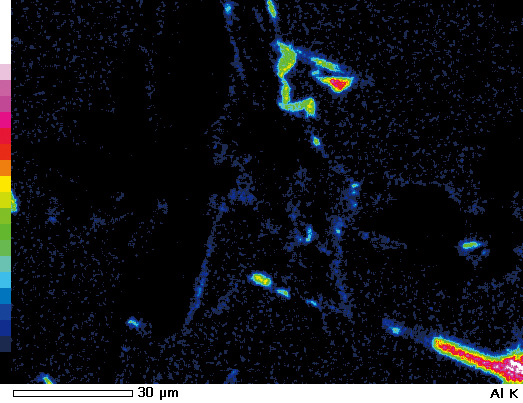

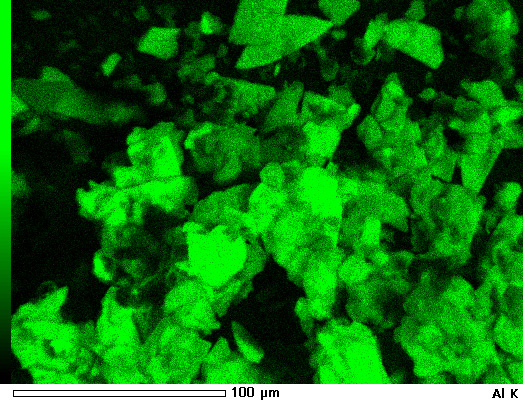

Al元素マップ

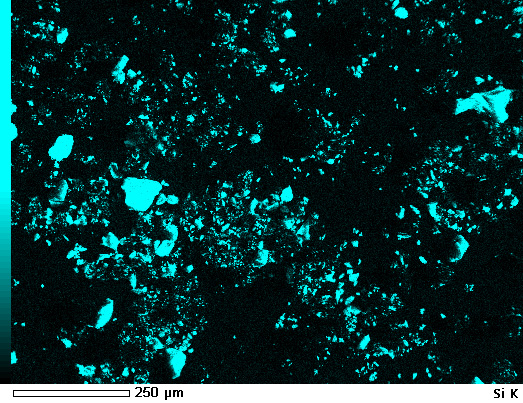

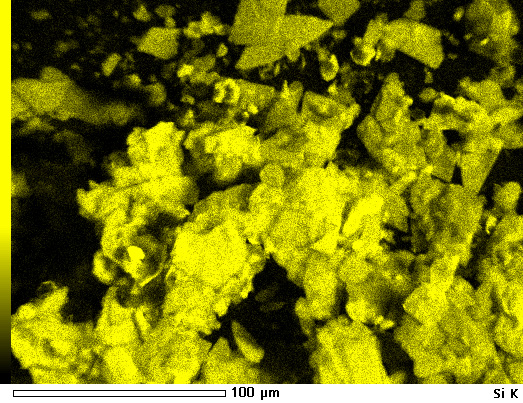

Si元素マップ
♥ 応用例
いろんなもん、

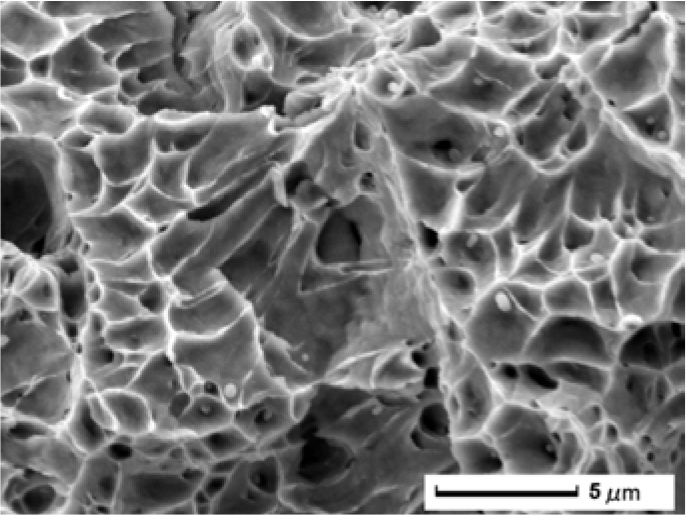

観たってや～♪導電性のあるものを、そのまま高倍率観察

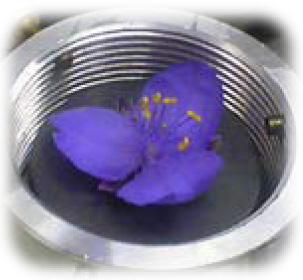

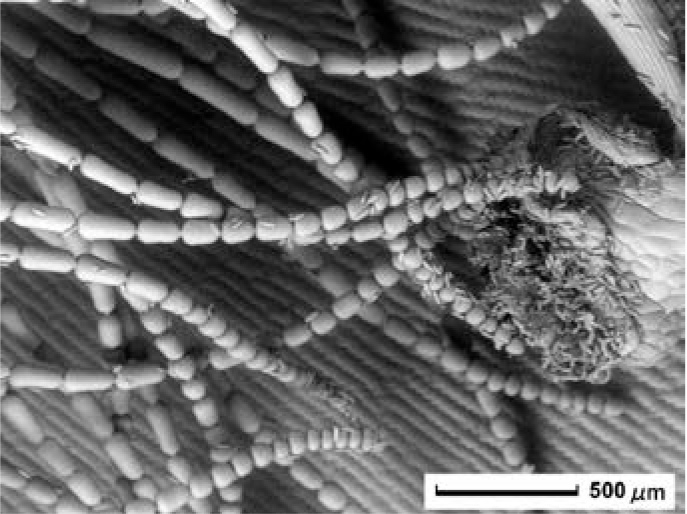

生花を、低真空で、そのまま観察

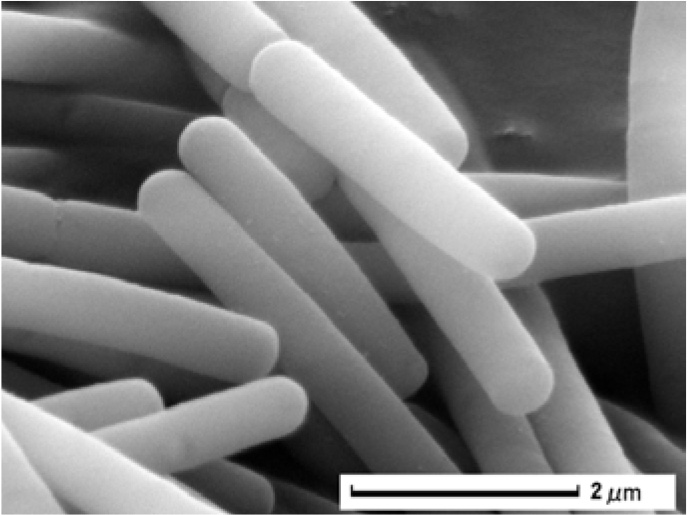

乳酸菌を生物試料作製して詳細観察
-
簡単操作で観る★
-
-
-
-
試料固定は、専用の両面テープや接着剤で貼るか、ネジで留めるだけ。

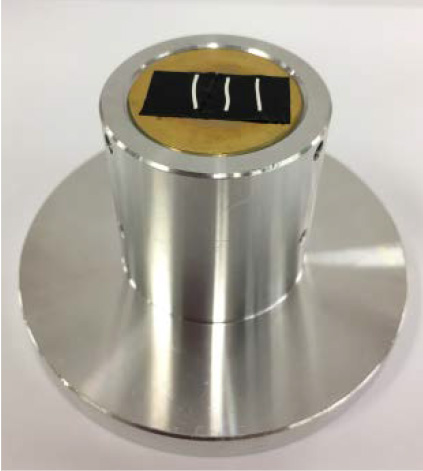

テープで保持

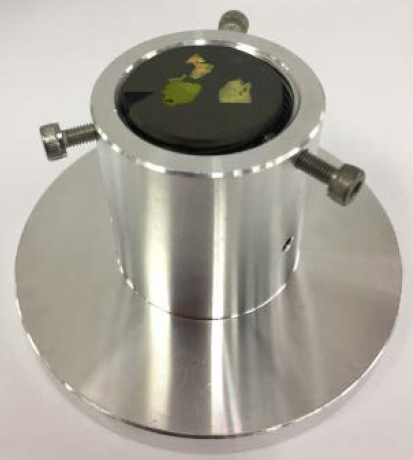

ネジで保持

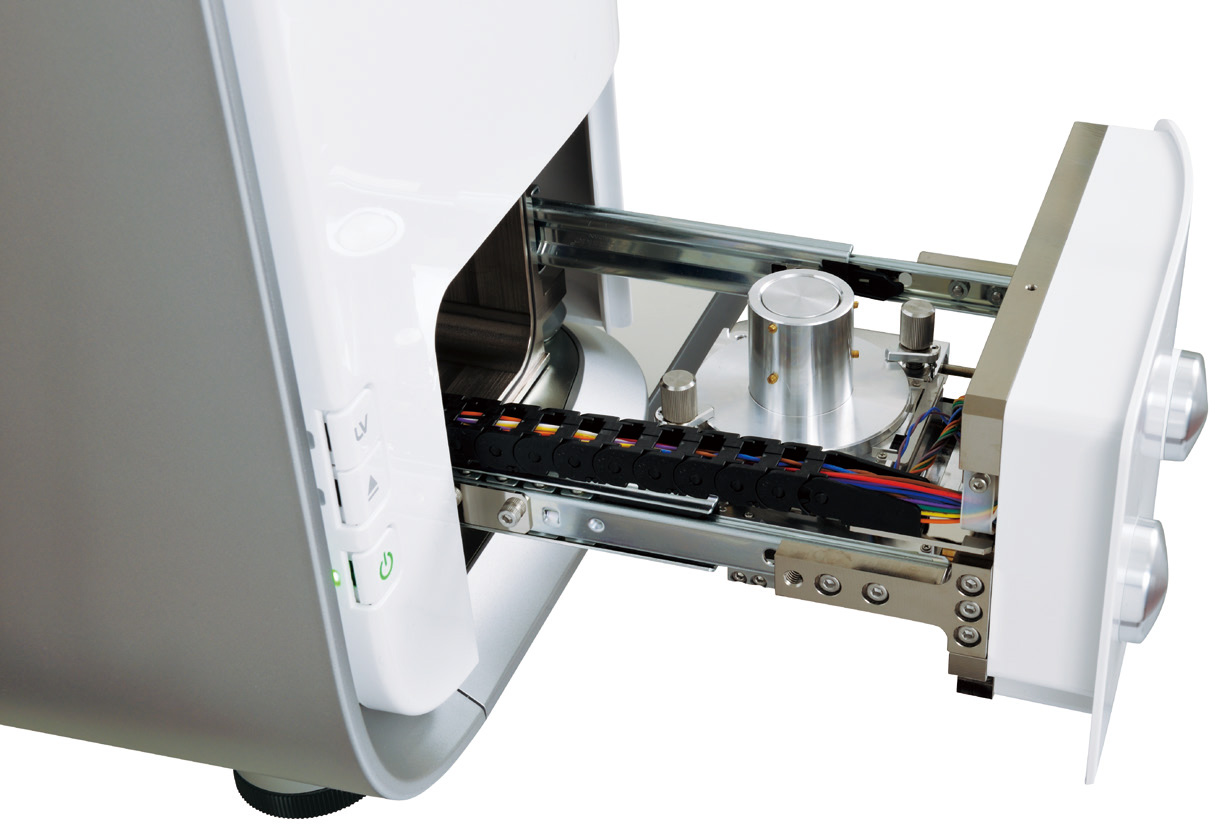

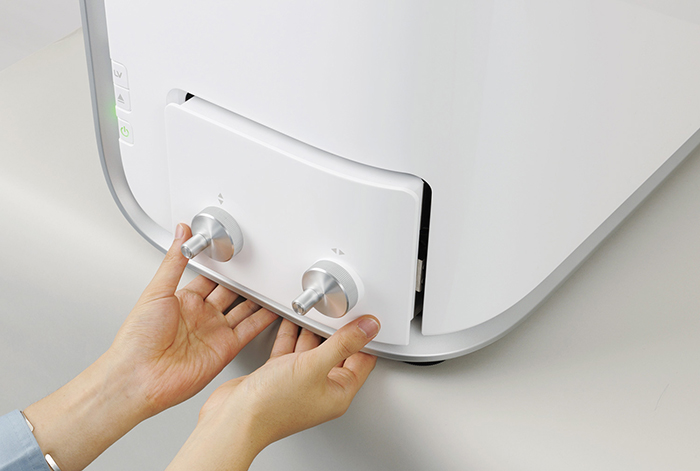

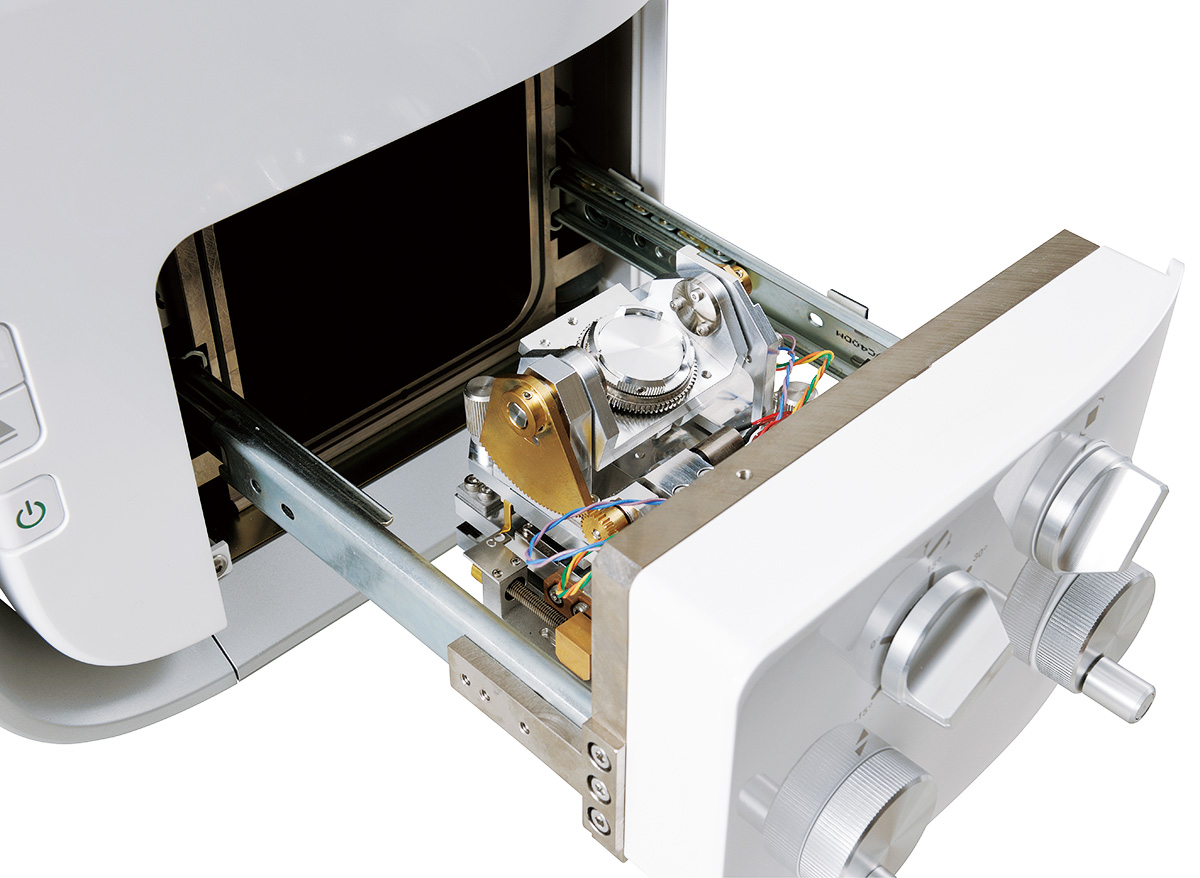

ステージにセットして引き出しを閉めます。
約3分後に、自動で画像が
表示されるんだって！
-
-
-

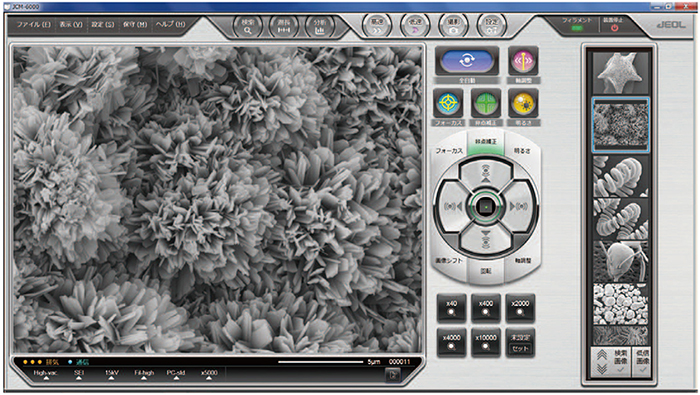

分かりやすい日本語表記＆操作しやすい大きなアイコン
操作を覚えやすいんだ！
-
-
-

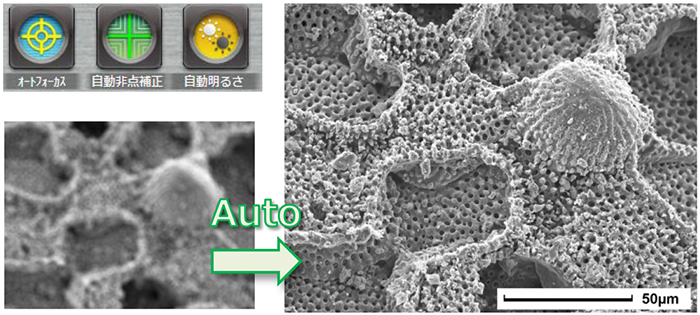

オートボタンを押せば、鮮明な画像に！
試料：星砂
-
-
-

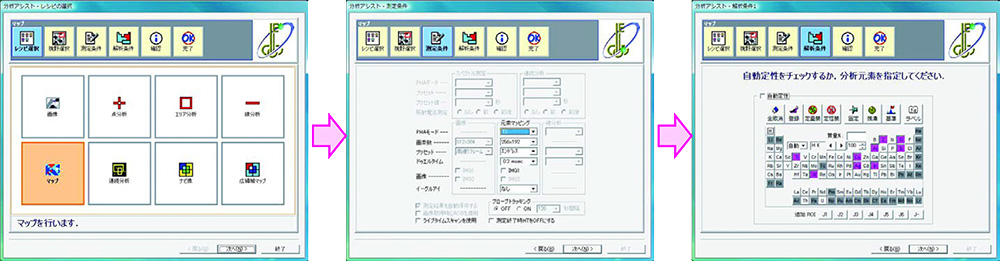

アシスト機能に沿ってボタンを押していけば、分析完了！

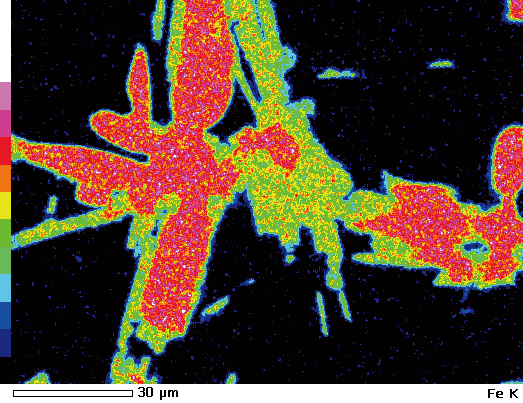

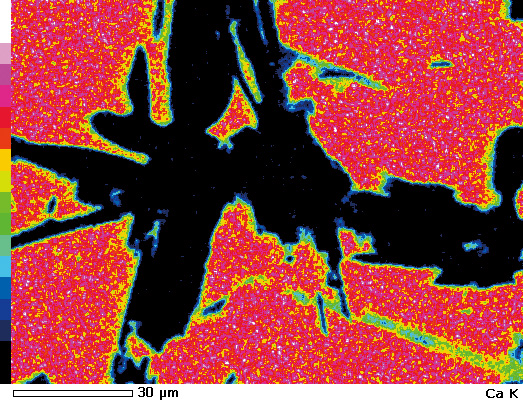

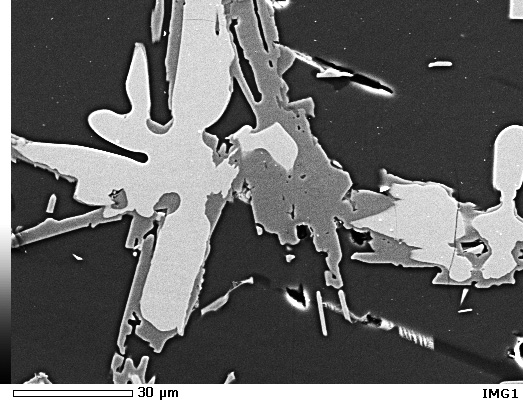

元素マップ
試料: 黒鉱試料名をクリックしてみてね！
-
-
-
便利機能で観る★
-
-
-
-
モーター駆動ステージには、便利な機能がいっぱい！

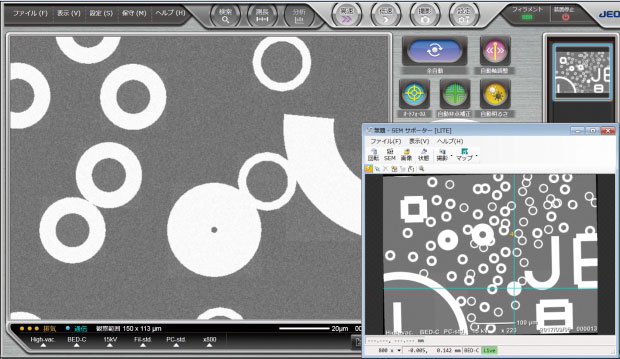

♦ 操作画面上で見たいところをダブルクリックして視野移動できます。

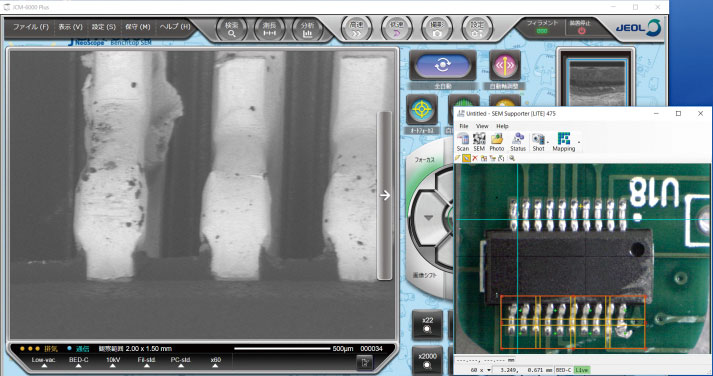

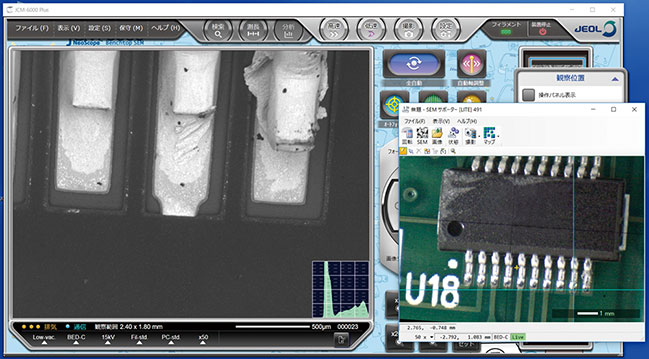

♦ Neoナビを使うと、光学像上や 低倍率SEM像上から、目的の視野にナビゲーションしてくれます。
光学像から
SEM像から

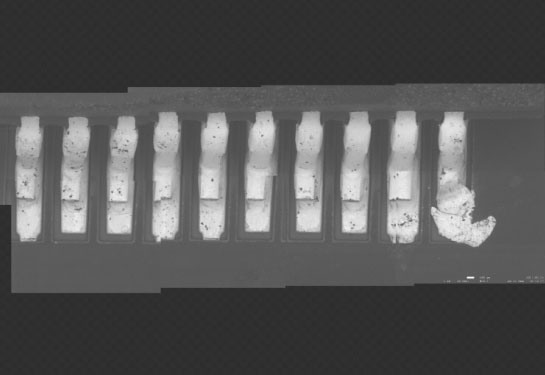

♦ モンタージュ機能を使うと、広領域観察を自動で行うことができます。
拡大してもきれいな画像なんやで
-
-
-

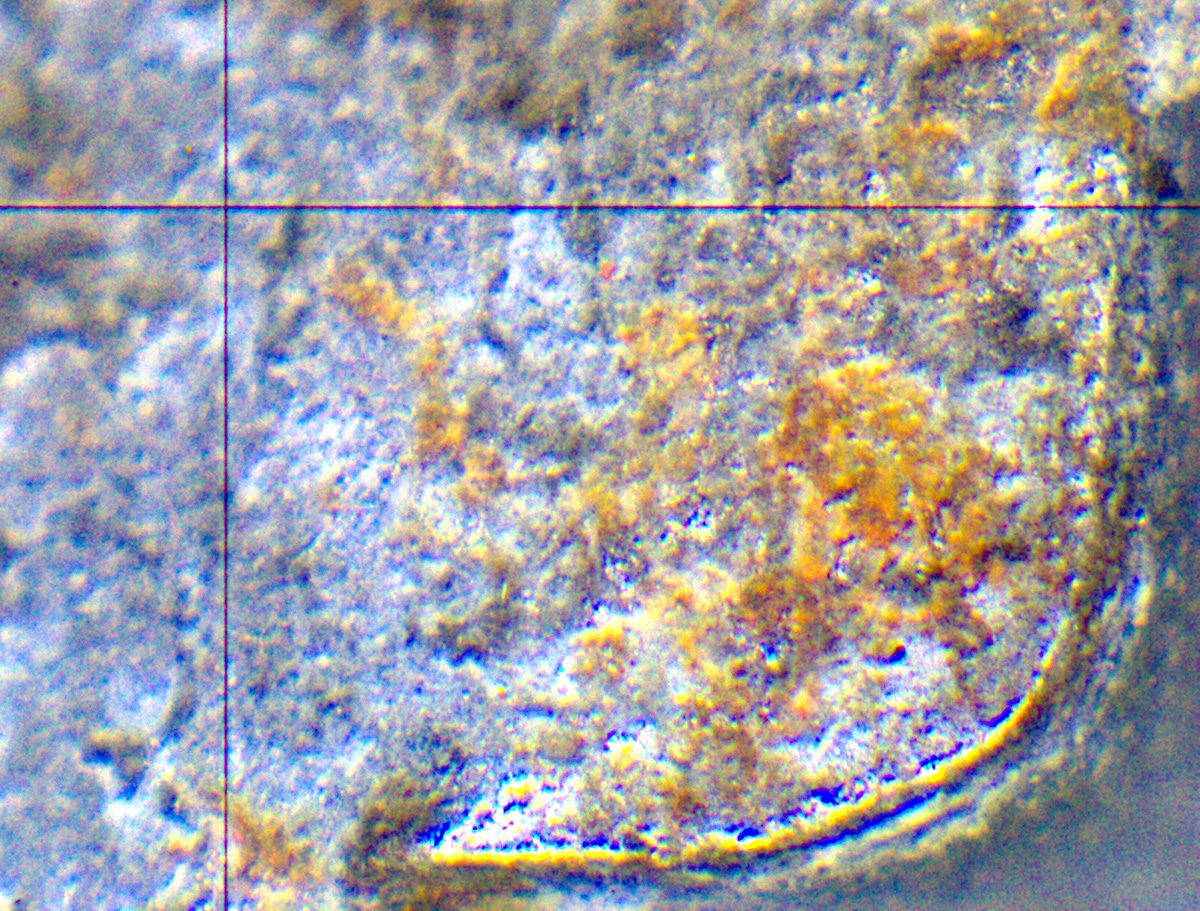

光学像

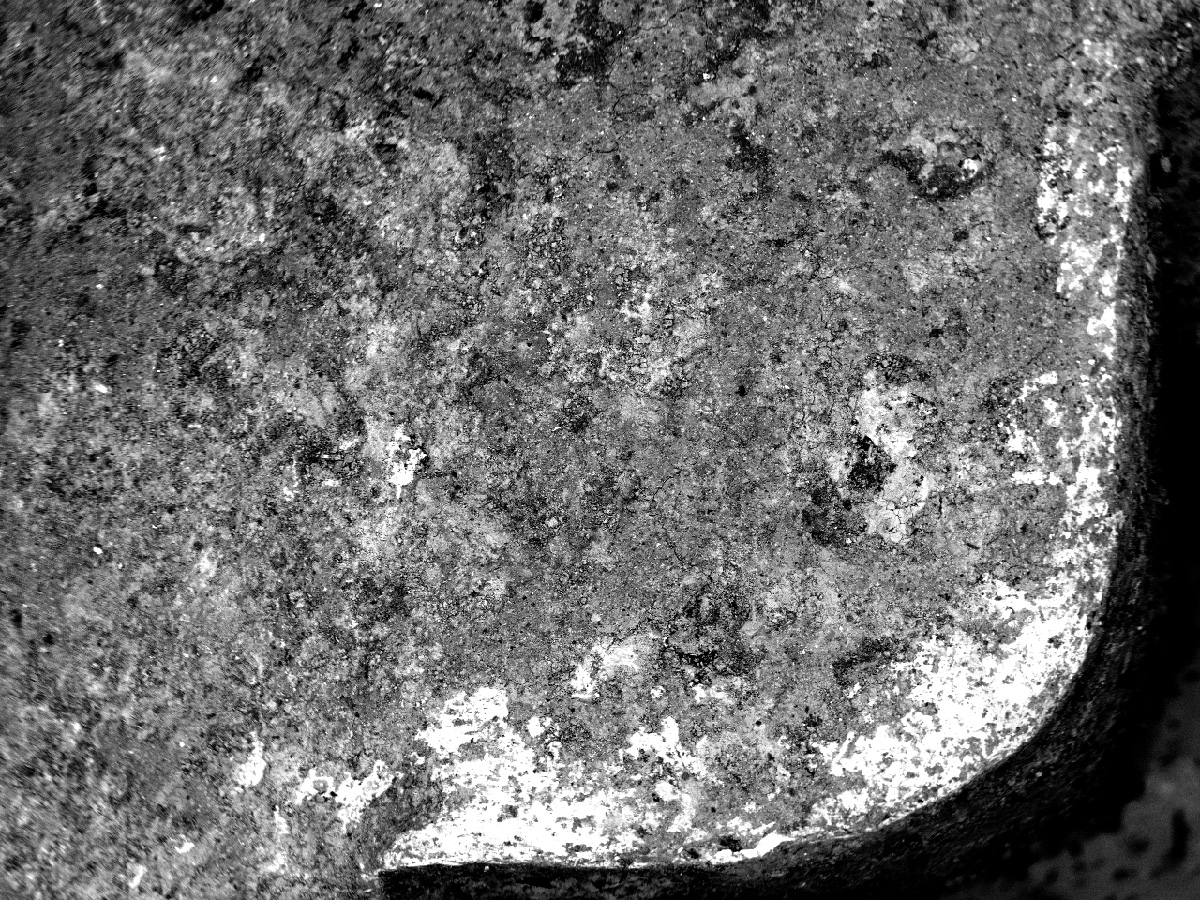

SEM像
SEM像では赤サビの位置が分からないわね
Overlay像
重ねればはっきりするね！
-
-
-
試料を傾斜したら、立体的な情報が観えてきたよ

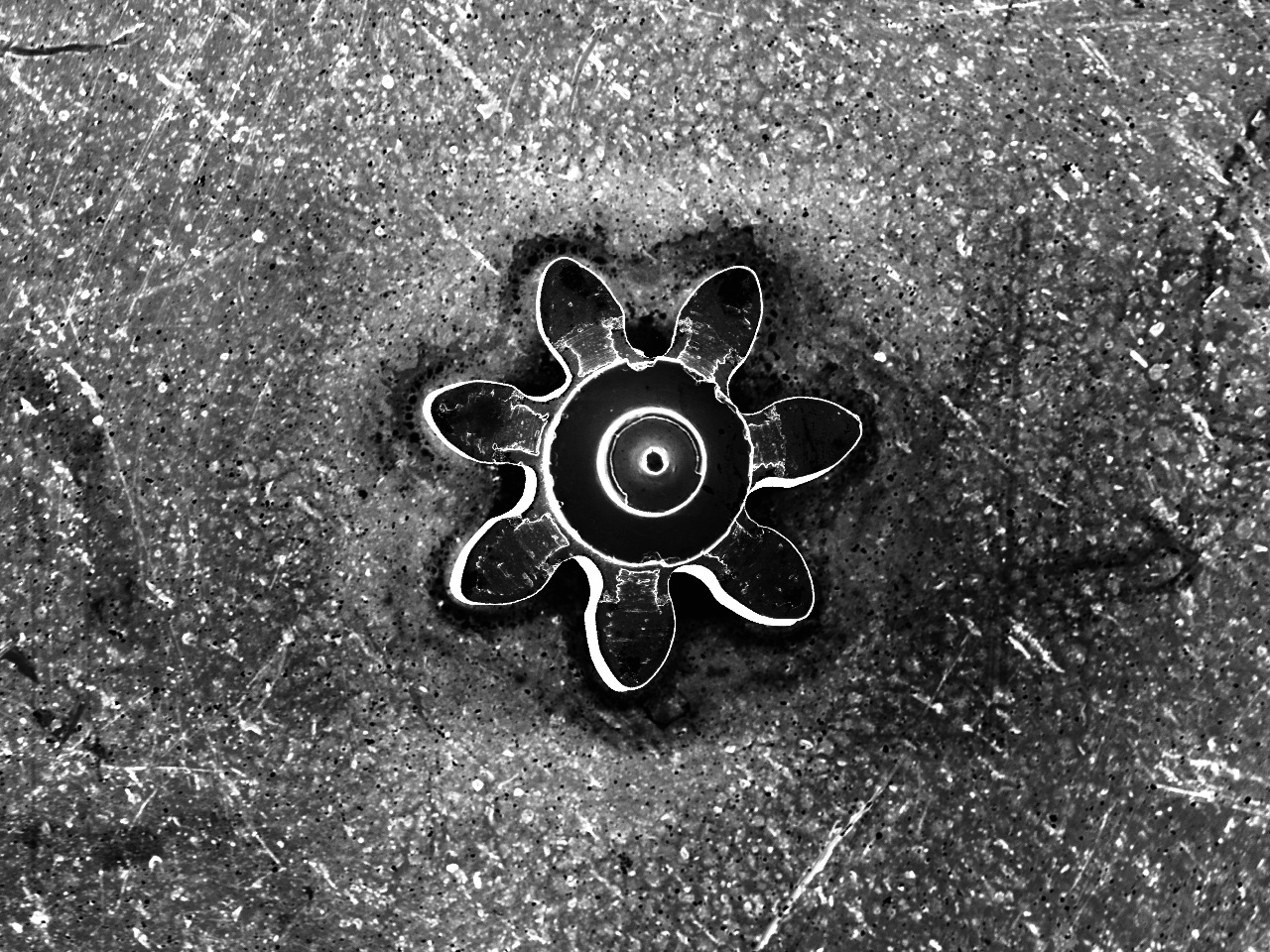

傾斜：0°

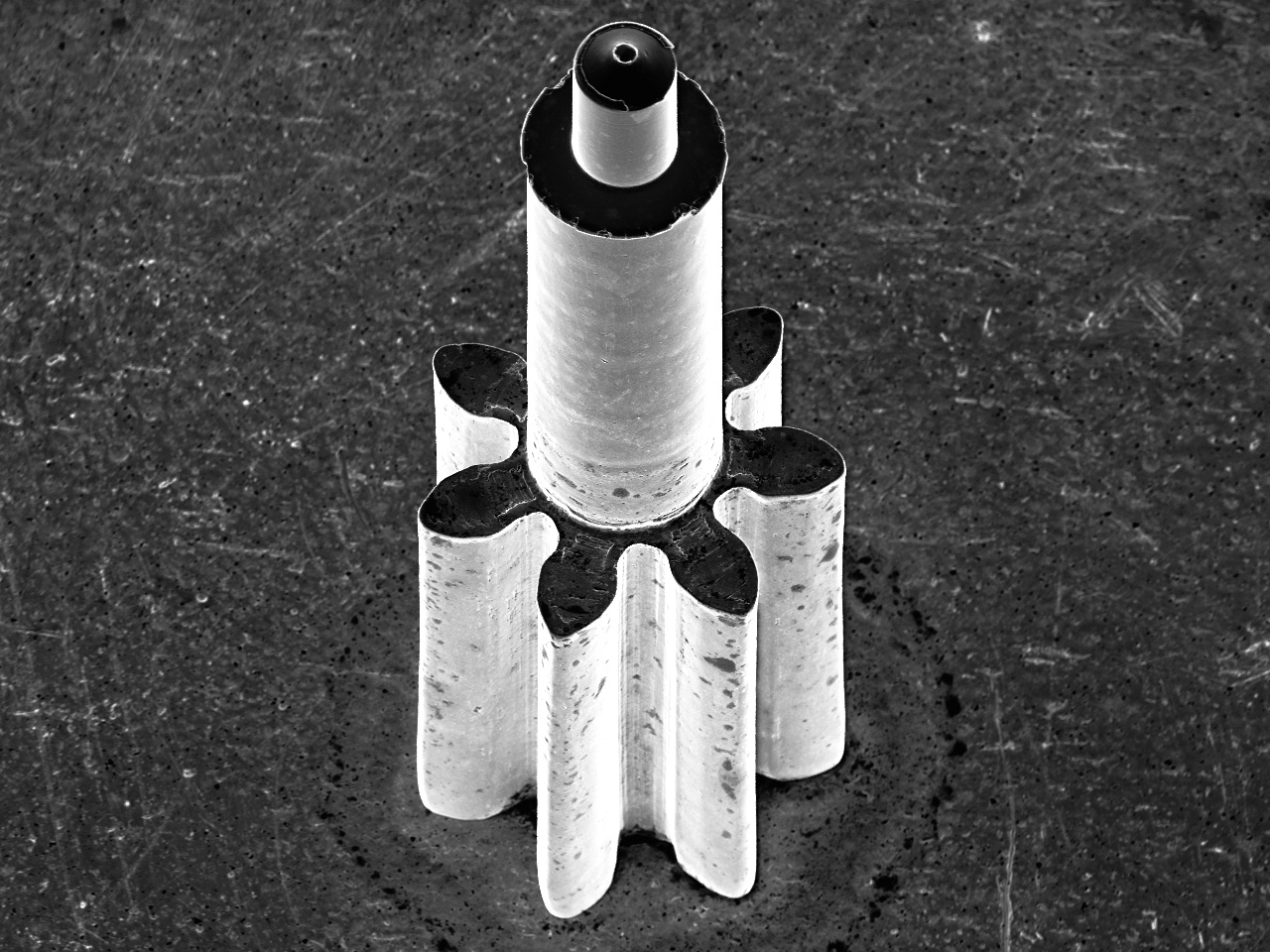

試料：時計部品傾斜：30°
試料：時計部品
-
-
-
とりあえず観てみる？
♦ JEOL STATION 「理科教育支援」
♦ JEOL STATION 「微細な世界」
壁紙だよ
持込デモ実施中！
どのように見えるか確認したい方は、お問い合わせフォームよりお問い合わせください。経験豊富なスタッフが、装置を持ち込んでご紹介いたします。
